Widgets für die UTM-Oberfläche
Letzte Anpassung zur Version: 12.6.2
Neu:
  • DHCP Informationen verschoben
notempty
Dieser Artikel bezieht sich auf eine Resellerpreview

12.6.0 12.4

Aufruf: UTM-IP:Port oder UTM-URL:Port
Port wie unter Netzwerk / Servereinstellungen / Webserver konfiguriert
Default-Port: 11115
z.B.: https://utm.ttt-point.de:11115
Default: https://192.168.175.1:11115
Dashboard



Allgemein

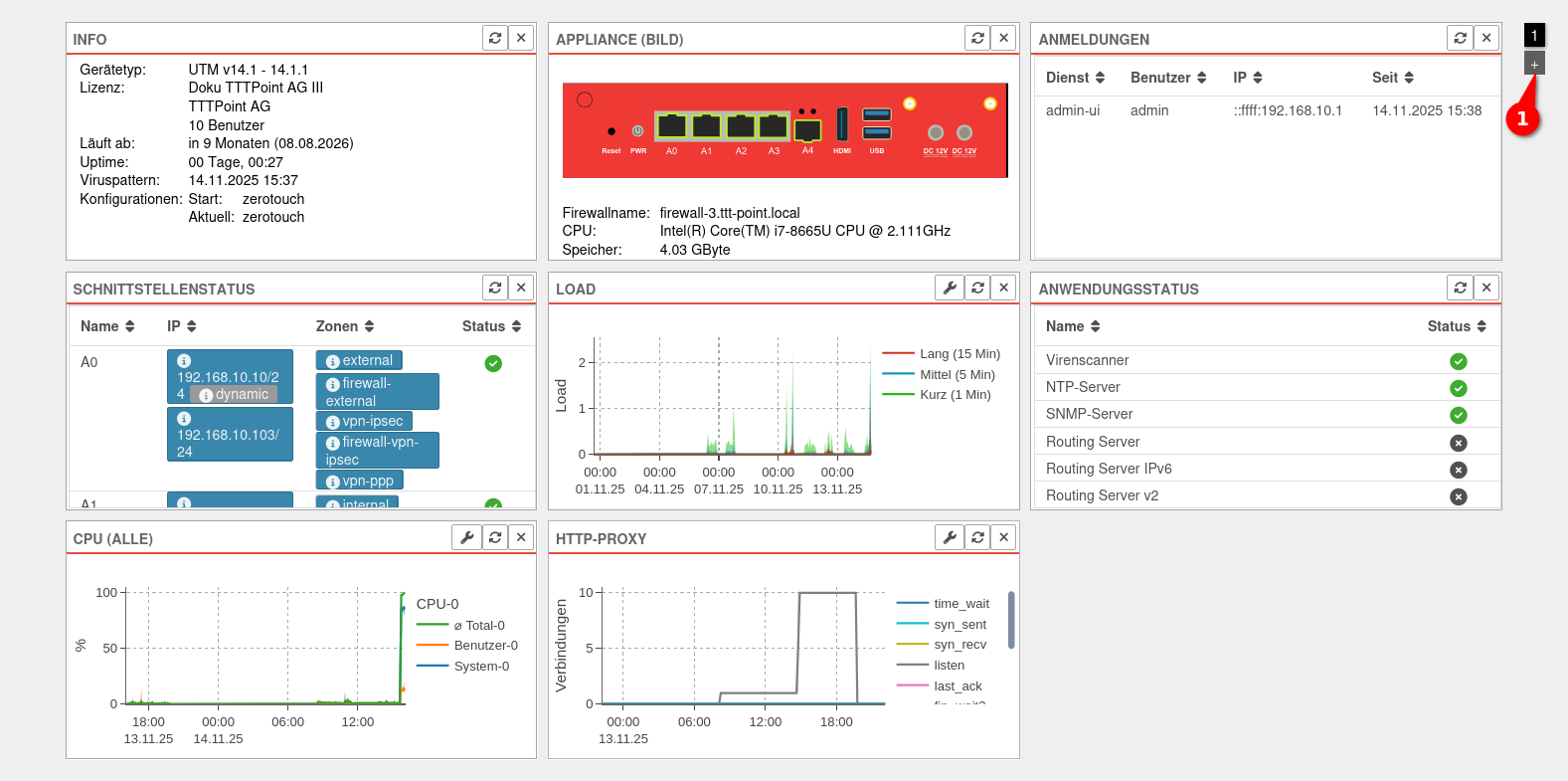

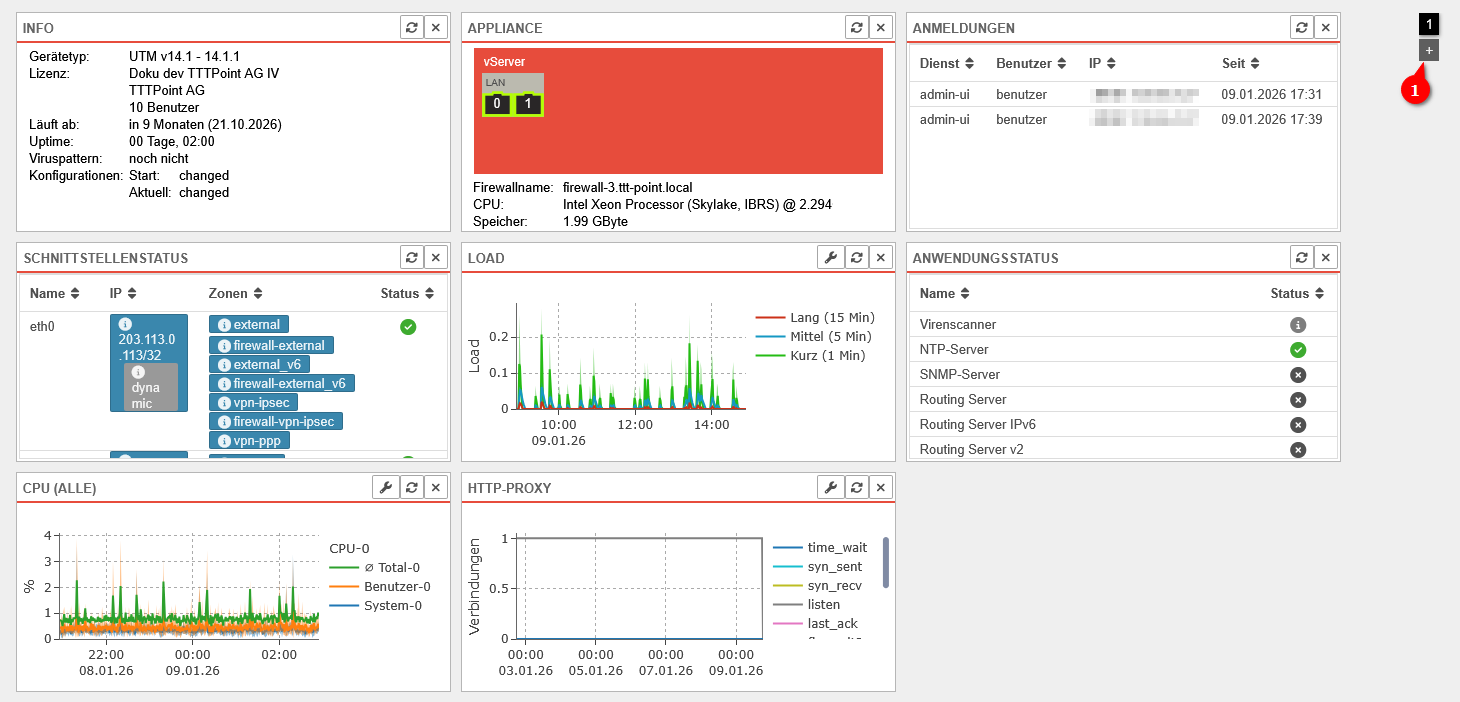

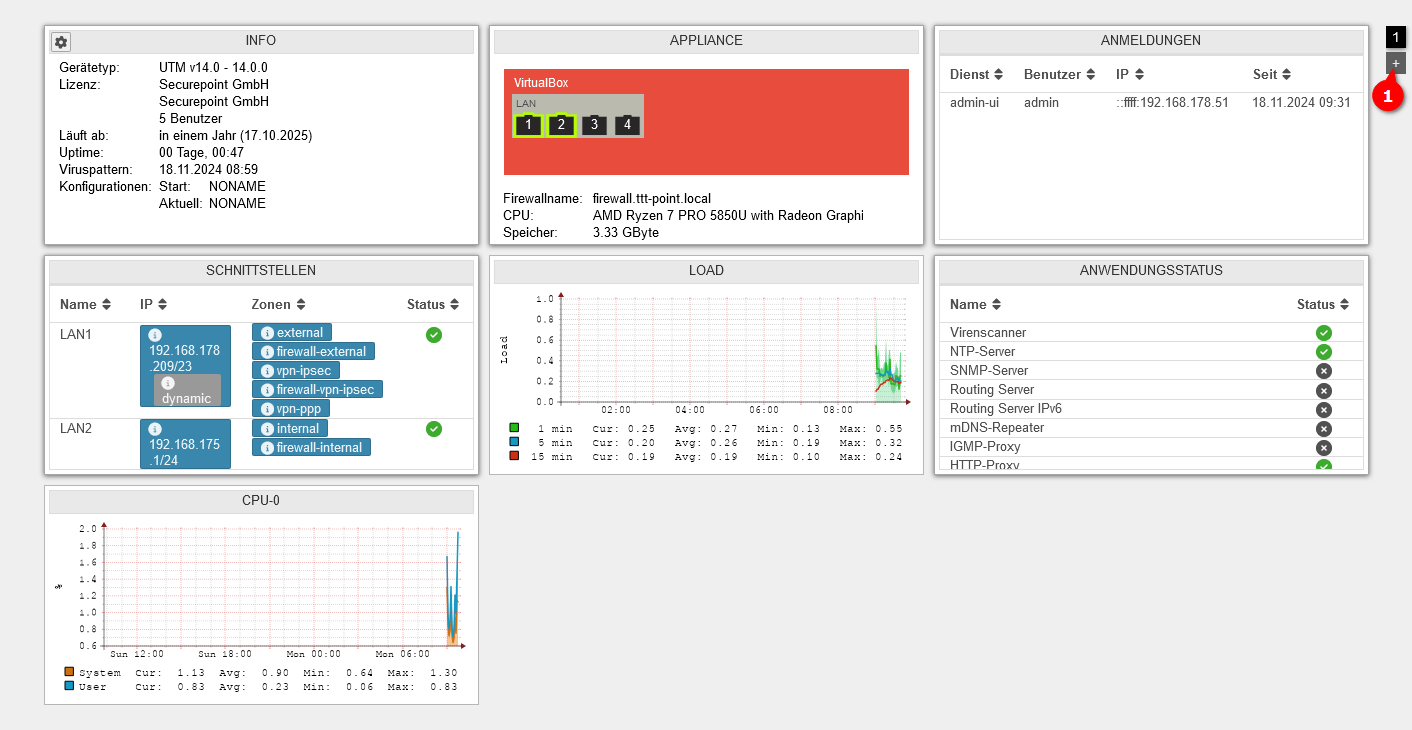

Dashboard UTMbenutzer@firewall.name.fqdn Widget hinzufügen UTM v12.6 Widgets Dashboard.pngDashobard der UTM Auf dem Dashboard der UTM lassen sich verschiedene Widgets platzieren. Eine Übersicht über die Widget-Auswahl lässt sich über die Schaltfläche Widget hinzufügen öffnen. Diese können dort auch per Klick zum Dashboard hinzugefügt werden.


Widget-Auswahl

Default Widgets

Default Widgets sind für jeden Benutzer / jede Benutzerin bereits angelegt. Sie können nachträglich entfernt und wieder hinzugefügt werden

Icon Item Wert Beschreibung

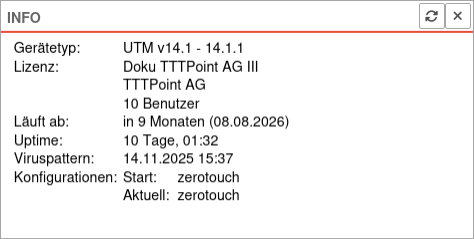

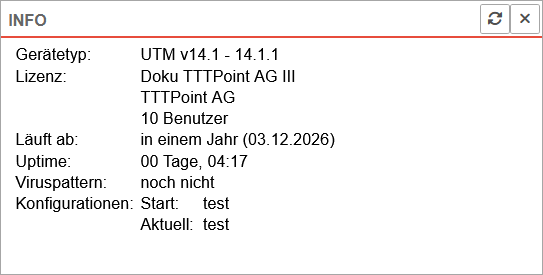

Allgemeine Informationen (Info)

UTM v12.6 Widgets Info.png
Info-Widget
Info
Default Widget
Allgemeine Informationen:
  • Gerätetyp (inkl. Softwareversion)
  • Lizenz: Lizenznehmer
  • Läuft ab: Lizenz-Restlaufzeit
  • Viruspattern: Updatestand des Virusscanners
  • Konfiguration: Start und aktuell

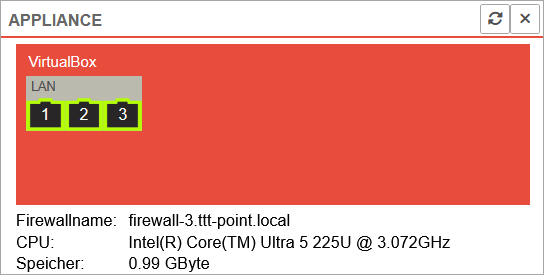

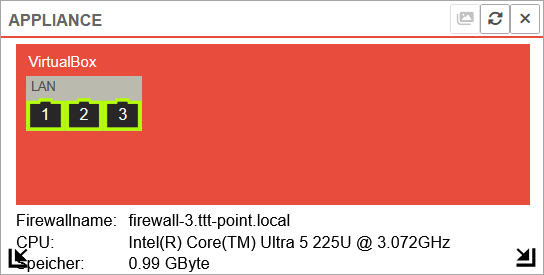

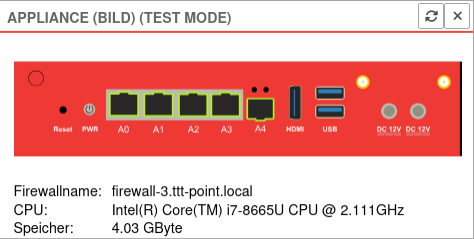

Appliance

Appliance
Default Widget
Port-active-v101.svg 0 Aktiver Port mit Portnummer UTM v12.6 Widgets Appliance.png
Appliance-Widget
Beim Hovern werden zusätzliche Informationen gezeigt:Schnittstelle: LAN1
Slot:LAN
Status: UP
MAC Adresse: 52:54:00:56:AB:89
Port-inactive-v101.svg 3 Inaktiver Port
Wechselt zwischen den Ansichten schematisch, aufzählend und Abbildung (sofern verfügbar)

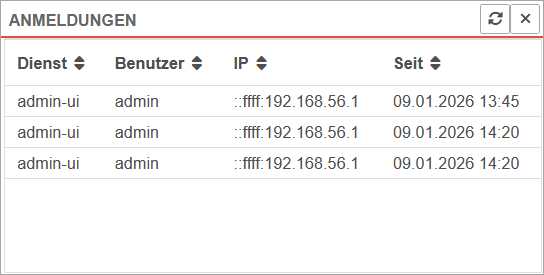

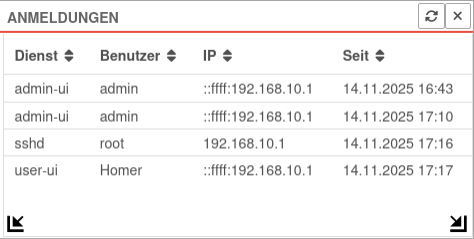

Anmeldungen

Anmeldungen
Default Widget
Anzeige aktuell angemeldeter Benutzer mit:
  • Dienst
  • Benutzername
  • IP-Adresse, von der der Zugriff erfolgt
  • Datum und Uhrzeit der Anmeldung
UTM v12.6 Widgets Anmeldungen.png

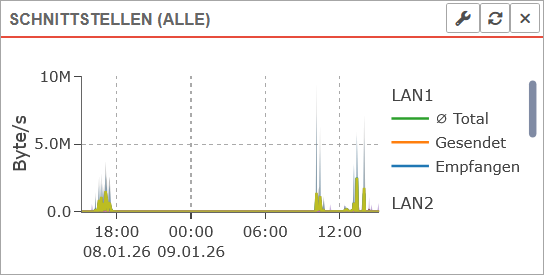

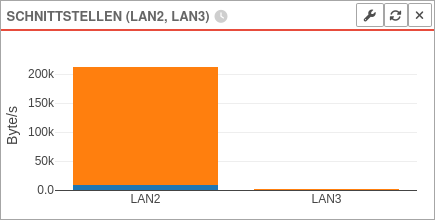

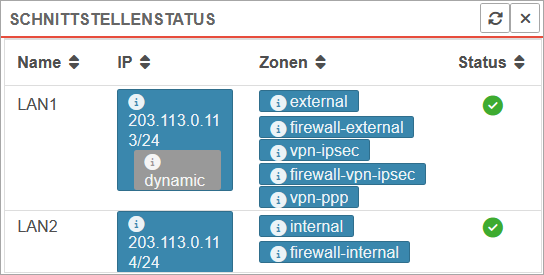

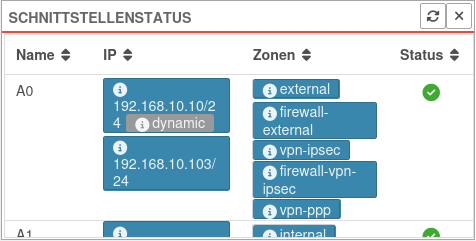

Schnittstellen

Schnittstellen
Default Widget
Name LAN1 Name der Schnittstelle, korrespondiert mit der Portnummer UTM v12.6 Widgets Schnittstellen.png
IP 10.0.0.140/24Beispiel-IP Der Schnittstelle zugewiesene IP
dynamic IP-Adresse per DHCP erhalten
offline Schnittstelle ist offline
virtual Virtuelle IP-Adresse
Zonen external Die dem Interface zugewiesenen Zonen
Status Link up bzw. Verbindung besteht
Link Down bzw. Verbindung unterbrochen
Error bei fehlerhafter Schnittstellenkonfiguration z.B. bei ausgefallenem NIC

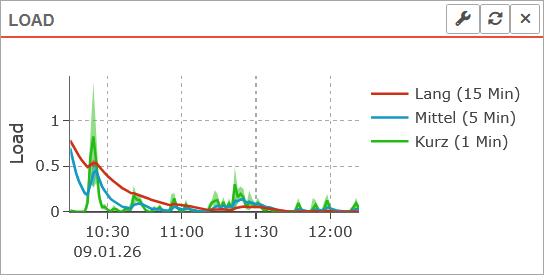

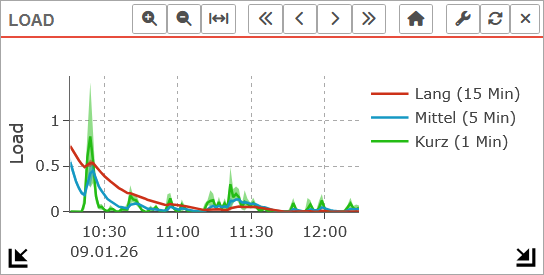

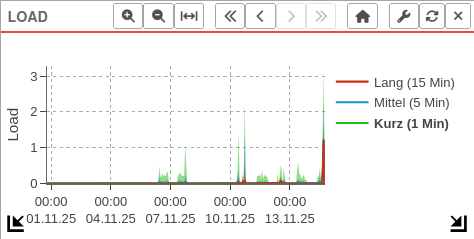

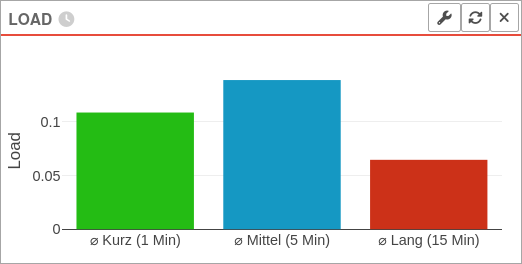

Load

LOAD
Default Widget
Anzeige der durchschnittlichen Werte für den Load der letzten 60 Sekunden, 5 Minuten und 15 Minuten.
Weitere Hinweise zum LOAD finden sich in den FAQ.
UTM v12.6 Widget Load.png

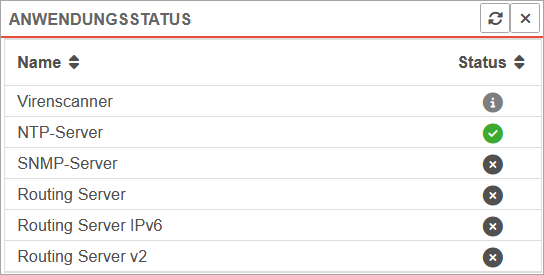

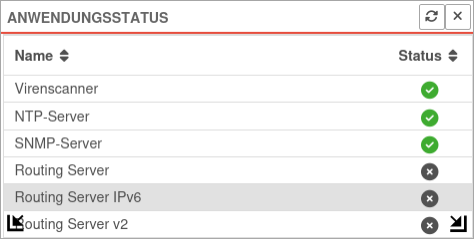

Anwendungsstatus

Anwendungsstatus
Default Widget
Zeigt den Status von Anwendungen an. Weitere Hinweise finden sich in einem eigenen Wikiartikel. UTM v12.6 Widgets Anwendungsstatus.png
Status Der Dienst ist gestartet und funktioniert
Der Dienst steht auf dieser Appliance nicht zur Verfügung
Der Dienst ist gestartet aber fehlerhaft
Der Dienst ist gestoppt

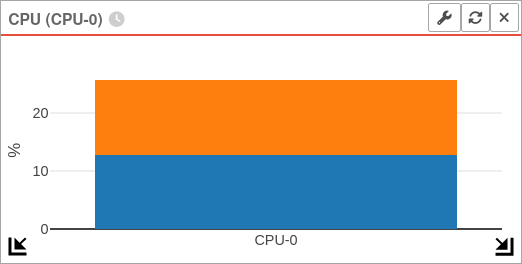

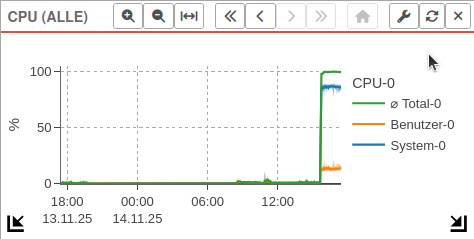

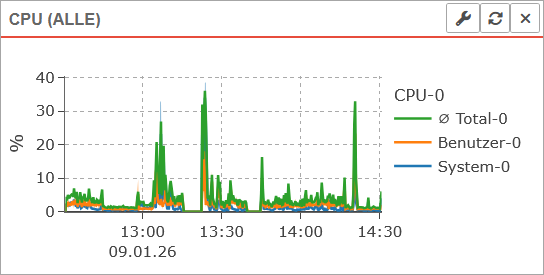

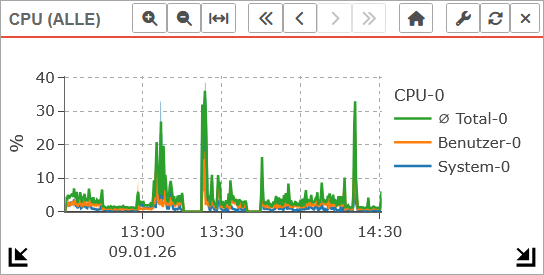

CPU-0
Default Widget
Zeigt CPU-Auslastung graphisch und zeitlich an. UTM v12.6 Widgets CPU-0.png
CPU-Widget

Optionale Widgets

Optionale Widgets können über die Schaltfläche Widget hinzufügen im Header hinzugefügt oder über die Schaltfläche des Widgets wieder entfernt werden.

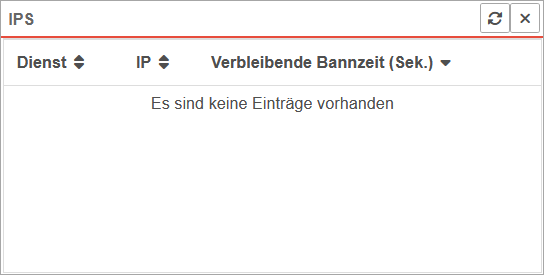

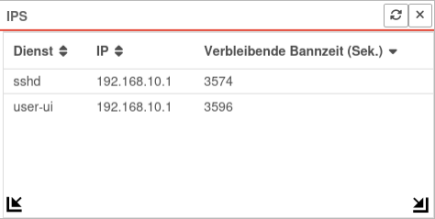

IPS

IPS
Dienst sshd Art der Verbindung, die gebannt ist UTM v12.6.2 Widgets IPS.png
IP 192.168.0.42 IP-Adresse der Verbindung, die gebannt ist
Verbleibende Bannzeit (Sek.) 3378 Die Restdauer des Bannes in Sekunden

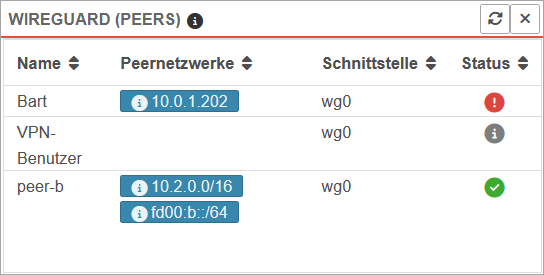

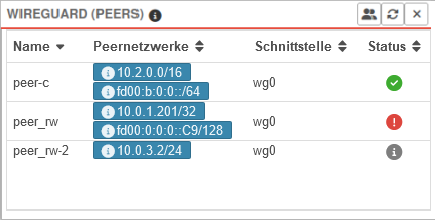

WireGuard

WireGuard

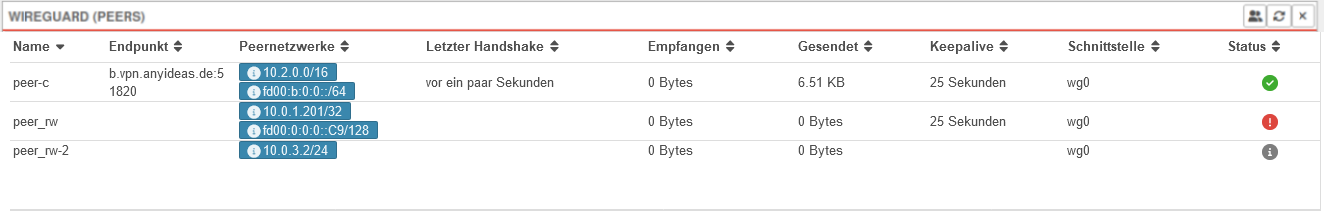

UTM v12.6 Widgets WireGuiard breit.png

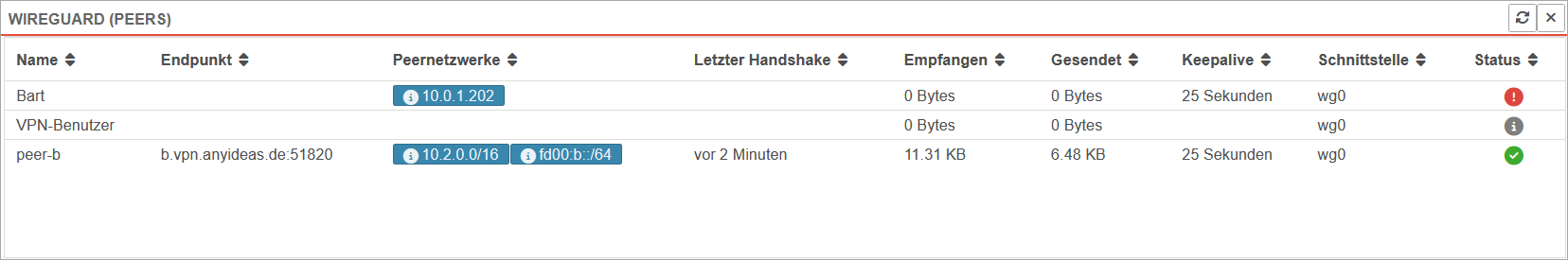

Das WireGuard Widget über 2 Spalten oder mehr bietet zusätzliche Informationen
UTM v12.6 Widgets WireGuiard.png
Peer Name peer-b Name, wie im WireGuard Menü konfiguriert
Erlaubte IPs 10.2.0.0/16 IP-Adressen, die für die lokalen Netze der Gegenstelle zulässig sind.
(Bei Roadwarrior: Die Tunnel-IP)
Endpunkt b.vpn.anyideas.de:51820 Öffentliche IP mit Portnummer oder im öffentlichen DNS auflösbarer FQDN der Gegenstelle (falls vorhanden)
Letzter Handshake vor ein paar Sekunden
Empfangen
Gesendet
85.1kb Empfangenes bzw. gesendetes Datenvolumen
Keepalive 25 Sekunden Eingestellter Wert für das Keepalive Signal
Schnittstelle wg0 Verwendete (virtuelle) WireGuard Schnittstelle
Status Der WireGuard Tunnel ist aktiv.
(Es werden Firewallregeln für die Hosts der Gegenstelle benötigt!
Es liegt ein Fehler vor. Die Verbindung kann nicht hergestellt werden.
Es kann keine Angabe über den Status gemacht werden, bis ein Datenpaket übertragen oder der Keepalive aktiviert wird.

Der Verbindungsstatus von Peers, für die kein Endpunkt definiert ist, wird grundsätzlich nur bei eingehendem Verkehr/Keepalive von Seiten des Clients aktualisiert, d.h., dass ein Unbekannt-Status in diesem Fall nicht notwendigerweise eine Fehlkonfiguration, sondern gegebenenfalls lediglich einen inaktiven Client bedeutet.

DHCP

DHCP
notempty
Die DHCP Informationen sind ab sofort unter Firewall Netzwerktopologie zu finden.
UTM v12.6.2 Widgets DHCP-Ersatz.png
