Aktuelle Version vom 15. April 2025, 12:06 Uhr
Konfiguration des Proxys für eine Gateway Anbindung an die Telematikinfrastruktur
Letzte Anpassung zur Version: 14.0.4 (04.2025)
Neu:
- TI-Proxy Assistent
- Bei Anbindung über WireGuard können Rekey After Time und Reject After Time eingestellt werden (v14.0.1)
Dieser Artikel bezieht sich auf eine Resellerpreview
-
Einleitung
Mithilfe des TI-Proxys kann eine sichere Kommunikation zwischen Kartenterminals und TI-Konnektoren der Telematikinfrastruktur ermöglicht werden. Der Proxy leitet den Datenverkehr des Terminals über einen WireGuard-Tunnel an ein Cloud-Gateway weiter, das den Zugang zur Telematikinfrastruktur verwaltet.
TI-Proxy Assistent
Abb.1
- Konfigurationsdateien auswählen bzw. einfügen
- Schritt abschließen mit
Abb.2
- Daten überprüfen
- Ggf. Namen anpassen
- Internes Netzwerk in dem sich das Kartenterminal befindet unter Servernetzwerke global freigeben freigeben
- Schritt abschließen mit

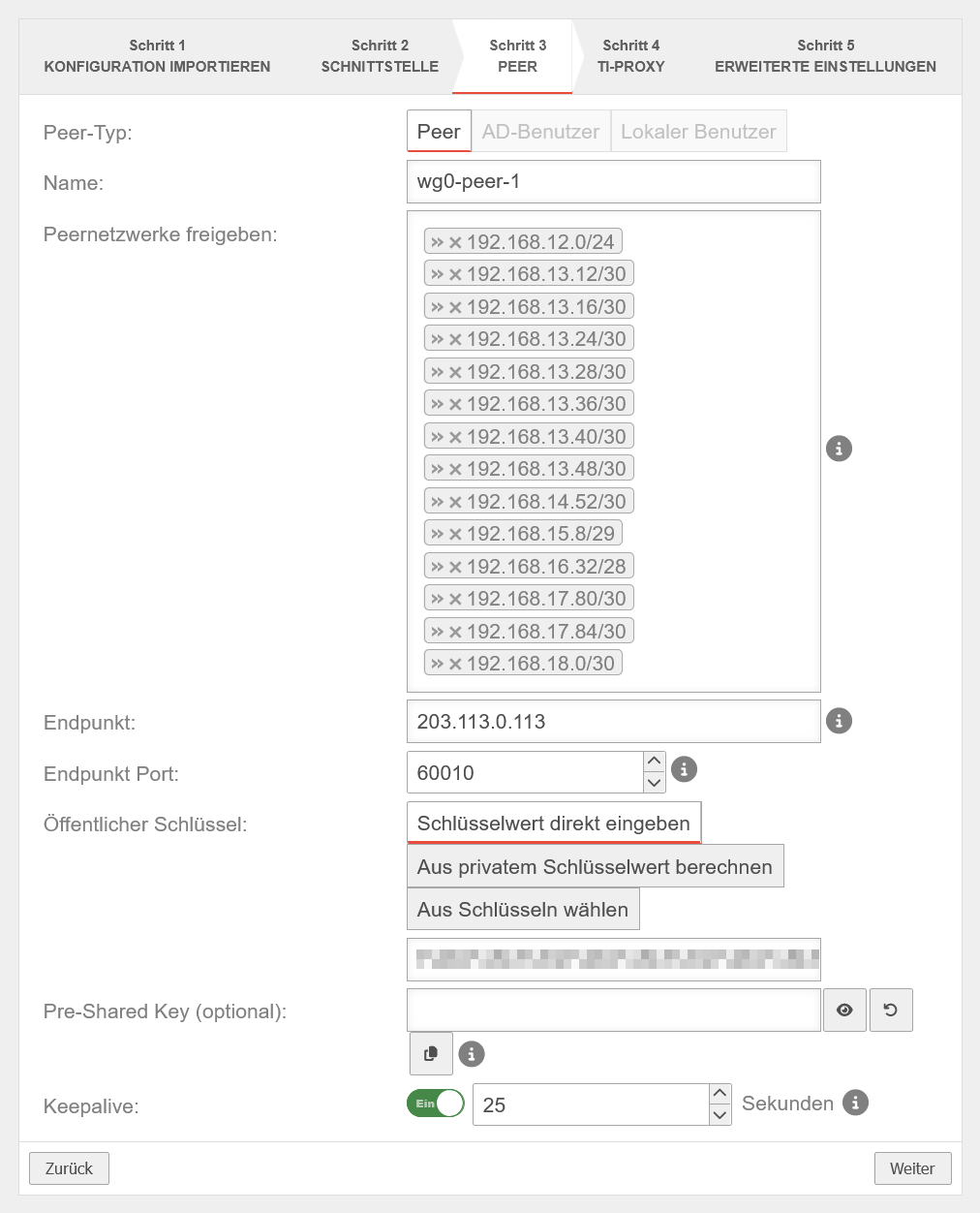

Abb.3
- Daten überprüfen
- Ggf. Namen anpassen
- Schritt abschließen mit

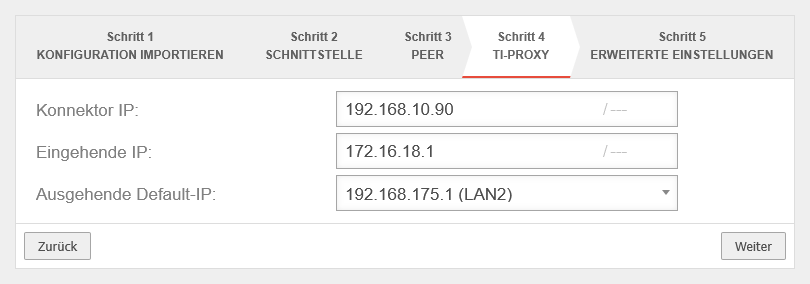

Abb.4
- Daten überprüfen
- Schritt abschließen mit

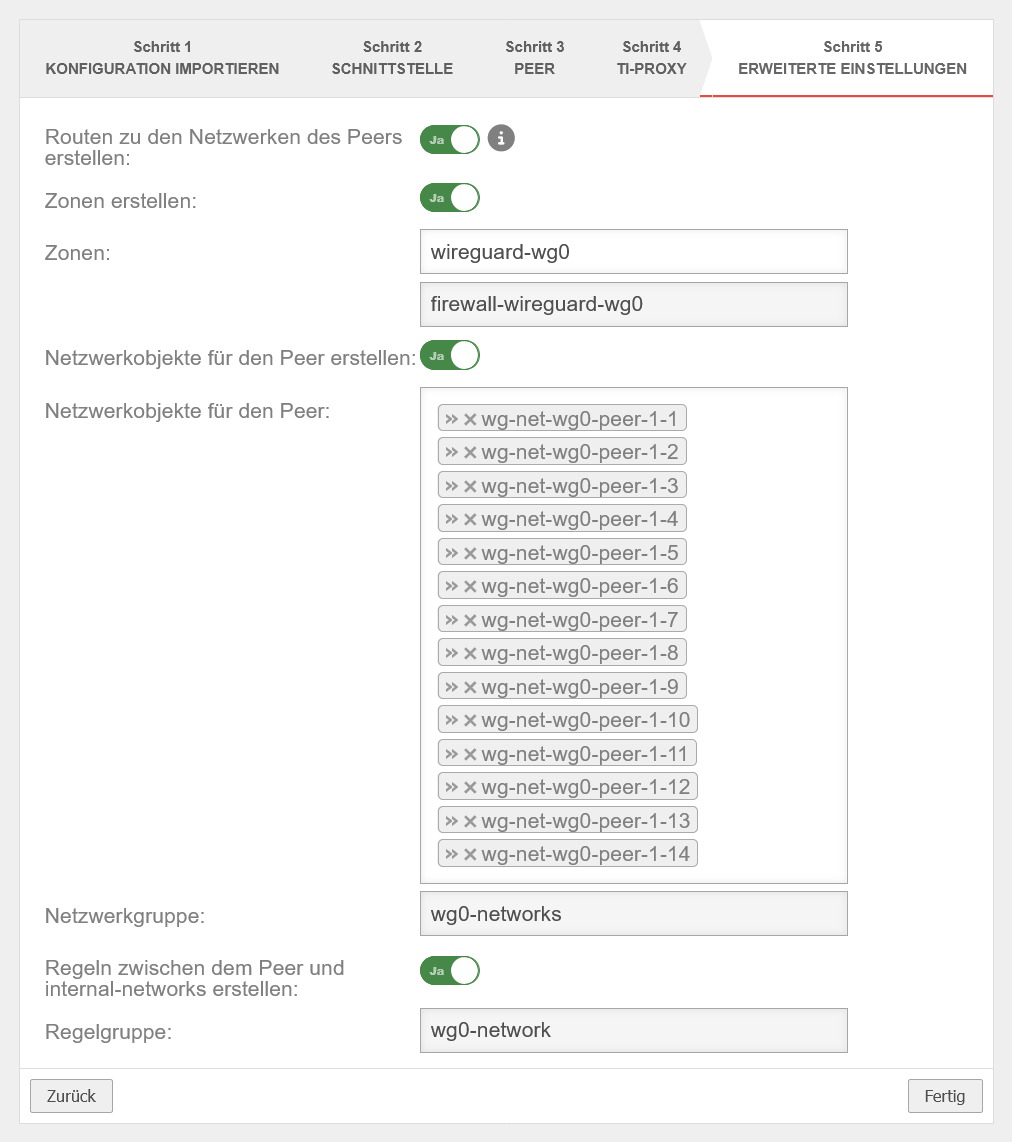

Abb.5
- Daten überprüfen
- Ggf. Namen anpassen
- Einrichtung abschließen mit
Allgemeine Konfiguration
Allgemein
| Beschriftung | Wert | Beschreibung | UTMbenutzer@firewall.name.fqdnTI-Proxy  Allgemeine Konfiguration des TI-Proxys
|
|---|---|---|---|
| Konnektor IP: | IP-Adresse des Konnektors, der die Verbindung an die Telematikinfrastruktur ermöglicht | ||
| Eingehende IP: | 203.113.0.113 (A0) | IP-Adresse der Schnittstelle der UTM, die die Verbindung zum Konnektor herstellt | |
| Ausgehende Default-IP: | 192.168.176.1 (A1) | IP-Adresse der internen Schnittstelle der UTM, die sich im Netz des Kartenterminal befindet | |
Anbindung an einen Konnektor über WireGuard (Eingehende IP)notemptyDiese Variante ist in der Praxis die Standard-Konfiguration.
| |||
| Konnektor IP: | IP-Adresse des Konnektors, der die Verbindung an die Telematikinfrastruktur ermöglicht |  | |
| Eingehende IP: | 10.0.2.1 (wgx) | Die Anbindung wird über eine WireGuard-Verbindung erstellt | |
| Ausgehende Default-IP: | 192.168.176.1 (A2) | IP-Adresse der internen Schnittstelle der UTM, die sich im Netz des Kartenterminal befindet | |
| Rekey After Time | 120 Sekunden |
Legt fest, nach welcher Zeitspanne eine neue Schlüsselvereinbarung (Rekeying) durchgeführt werden soll. (Minimum: 120 Sekunden) | |
| Reject After Time | 180 Sekunden |
Legt fest, nach welcher Zeitspanne ein Peer nach dem letzten empfangenen Paket als inaktiv betrachtet wird und Pakete verworfen werden. (Minimum: 180 Sekunden) | |
Kartenterminal Proxy konfigurieren
Kartenterminal-Proxys
| Im Bereich Kartenterminal-Proxys fügt man einen Proxy für ein Kartenterminal wie folgt hinzu: | |||
| Beschriftung | Wert | Beschreibung | UTMbenutzer@firewall.name.fqdnAnwendungenTI-Proxy  Dialog Kartenterminal-Proxy hinzufügen
|
|---|---|---|---|
| Kartenterminal IP: | IP-Adresse des Kartenterminals im internen Netz | ||
| Kartenterminal Port: | 4742 |
Port des Kartenterminals, über den die Kommunikation erfolgt | |
| Ausgehende IP: | 192.168.176.1 (A2) | IP-Adresse der internen Schnittstelle der UTM, die sich im Netz des Kartenterminal befindet | |
| Eingehender & ausgehender Port: | 60000 |
Port an dem die UTM die Datenpakete empfängt | |
| Konfiguration mit der Schaltfläche Speichern und Schließen
| |||
|
