Securepoint Cluster Konfiguration - Best Practice
Letzte Anpassung zur Version: 12.6.2
Neu:
  • Aktualisierung zum Redesign des Webinterfaces
  • Bessere Unterscheidung der Cluster-Geräte durch modifizierten Header
notempty
Dieser Artikel bezieht sich auf eine Resellerpreview

12.4 12.1 11.7

Aufruf: UTM-IP:Port oder UTM-URL:Port
Port wie unter Netzwerk / Servereinstellungen / Webserver konfiguriert
Default-Port: 11115
z.B.: https://utm.ttt-point.de:11115
Default: https://192.168.175.1:11115 Netzwerk Clusterkonfiguration


notempty
Aktuelle Software
Es sollte immer die neueste Version der Software installiert werden.
Nur in der aktuellen Version sind die neusten Funktionen, Sicherheits-Erweiterungen und Fehlerkorrekturen enthalten.


Einsatzgebiete

Durch Einsatz der UTM in einem Hot-Standby-Cluster kann eine Hochverfügbarkeit der UTM gewährleistet werden.
Die UTMs innerhalb des Clusters überwachen sich gegenseitig und schalten bei Bedarf automatisch auf das Gerät mit dem besten Status um. Ein Eingriff des Administrators ist nicht notwendig.


Einrichtung

Bei der Einrichtung des UTM-Clusters werden zwei UTMs mit identischer Firmware über eine Hotwire-Schnittstelle verbunden. Die Installation mit dem „Cluster Setup Wizard“ wird auf der Ursprungs-UTM ausgeführt, die im dann erstellten Cluster der MASTER sein wird. Mit dieser UTM wird die Synchronisierung der Konfiguration durchgeführt. Auf der Spare-UTM, die im Cluster das BACKUP sein wird, werden bei der Installation die Hotwire-Schnittstelle definiert sowie ein SSH-Schlüssel erzeugt. Auch wird auf der Spare der SSH-Schlüssel des MASTER eingetragen.
Die aktive UTM im Cluster, hat die höhere Priorität und wird als MASTER bezeichnet.
Die UTM mit der niedrigeren Priorität, die passive UTM, ist das BACKUP.


Voraussetzungen

Zum Cluster-Betrieb sind folgende Voraussetzungen notwendig:

  • Eine Cluster-Master-Lizenz
    Eine Cluster-Spare-Lizenz

    Zur Konfiguration und den Betrieb des UTM-Clusters wird eine gültige Cluster-Lizenz benötigt, die zwei unterschiedliche Lizenzen beinhaltet und die im Securepoint Reseller Portal beantragt werden kann.

    Endkunden wenden sich bitte an Ihren autorisierten Securepoint Reseller.

  • Die Menüpunkte zur Cluster-Konfiguration sind sichtbar, sobald eine Cluster-Lizenz eingespielt ist.
    • Zwei identische Appliances* mit mindestens 3 Ethernet Schnittstellen und gleicher Firmware

      Im kleinsten Szenario sind eine Eingangs-Schnittstelle (internes LAN) und eine Ausgangs-Schnittstelle (externes LAN) sowie die dritte freie Schnittstelle vorhanden. Diese, im Folgenden auch als Hotwire-Schnittstelle bezeichnet, wird für den Abgleich der Konfiguration und das Connection-Tracking benötigt. Sie kann keine weitere Netzwerkfunktion übernehmen.

      * Der Betrieb einer RC300 G3 und einer RC340 G3 in einem gemeinsamen Cluster ist freigegeben. Andere Konstellationen werden nicht unterstützt.

    • Die eingesetzten Switches und Router unterstützen gratuitous ARP

      Kommt es im UTM-Cluster zum Master-/Backup-Wechsel, sendet die jetzt aktive UTM gratuitous ARP Pakete an ihre Umgebung, um die neuen MAC-Adresse bekannt zu geben.
      Unterstützen die Switches bzw. Router diese Funktion nicht, können sie nur verzögert über die aktive UTM kommunizieren.


    Funktionsweise des Clusters

    Über das Bild hovern für mehr Details!
    Abb.: 1.1 Cluster mit IP.png
     
    Abb.: 1.1 mit IP-Adressen
    • Der Cluster verwendet eindeutige IP- und MAC-Adressen für die beiden Mitglieder des Clusters sowie virtuelle IP-Adressen für den Cluster selber
    • Die virtuellen IP-Adressen sind allein auf dem aktiven Mitglied des UTM-Clusters aktiv
    • Fällt das aktive Mitglied des Clusters ganz oder teilweise aus, so wechseln die virtuellen IP-Adressen zum zweiten Mitglied des Clusters
    • Für die Clients und Server in einer Clusterkonfiguration, ist die virtuelle IP-Adresse der Kommunikationspartner im Routing



    Das Cluster VRR Protokoll

    UTM11 BP Cluster pic6.png

    VRRP (Virtual Router Redundancy Protocol) ist das Kommunikationsprotokoll des Clusters. Es ist einzig auf den Schnittstellen aktiv, die als High-AvailabilitySchnittstelle konfiguriert sind. Über dieses Protokoll versendet der Master des UTM-Clusters Datenpakete an das Backup. Empfängt das Backup keine Datenpakete, so stuft es sich zum Master hoch.

    Mit Hilfe von tcpdump kann das Protokoll auf einer HA-Schnittstelle sichtbar gemacht werden (siehe Abb.)

    Es sind keine speziellen Firewall Regeln notwendig, um die Kommunikation mit dem VRR-Protokoll zu ermöglichen.


    Umschalten des Clusters

    Folgende Zustände bzw. Ereignisse lösen ein Umschalten innerhalb des Clusters aus:

    • Das aktive Mitglied eines Clusters wird neu gestartet oder ganz heruntergefahren.
    • Eine oder mehrere HA-Schnittstellen haben keinen physikalischen Link mehr.
    • Der Link einer HA-Schnittstelle ist aktiv, aber aufgrund eines defekten oder falsch konfigurierten Switches kommen die VRRP Pakete nicht beim Cluster Partner an.
    • Die Cluster Funktion wird auf dem aktiven Cluster-Partner durch den Administrator deaktiviert.

    Sind mehr als zwei HA-Schnittstellen aktiviert, besteht im Fehlerfall die Möglichkeit, dass eine unterschiedliche Anzahl von HA-Schnittstellen nicht mehr kommunizieren können. In diesem Fall wird die UTM das aktive Mitglied werden, auf der die meisten Schnittstellen einen Link haben, solange sich die UTMs über wenigstens einer HA-Schnittstelle noch sehen. Sehen sich die UTMs auf keiner Schnittstelle mehr, gehen beide davon aus, dass das zweite Mitglied des Clusters nicht mehr vorhanden ist und beide werden zum Master.
    Tabelle, Verhalten im Cluster, Beispiel zwei HA-Schnittstellen:

    HA-Schnittstelle 1 HA-Schnittstelle 2 UTM 1 Status UTM 2 Status
    UTM 1 UP
    , UTM 2 UP    		 UTM 1 UP
    , UTM 2 UP
    Aktiv
    Passiv
    UTM 1 DOWN
    , UTM 2 UP    		 UTM 1 UP
    , UTM 2 UP
    Passiv
    Aktiv
    UTM 1 DOWN
    , UTM 2 DOWN    		 UTM 1 UP
    , UTM 2 UP
    Aktiv
    Passiv
    UTM 1 DOWN
    , UTM 2 DOWN    		 UTM 1 UP
    , UTM 2 DOWN
    Aktiv
    Aktiv
    UTM 1 DOWN
    , UTM 2 DOWN    		 UTM 1 DOWN
    , UTM 2 DOWN
    Aktiv
    Aktiv

    Hierbei ist zu beachten, dass UTM-1 eine höhere Priorität als UTM-2 hat. Ist der Zustand in der Tabelle aktiv und als rot gekennzeichnet bedeutet das, dass sich die beiden Mitglieder des Clusters nicht mehr sehen und davon ausgehen, dass der jeweils andere Partner nicht mehr vorhanden ist. Beide Mitglieder des Clusters sind dann aktiv. Eine Netzwerkkommunikation ist dann allerdings generell nicht mehr möglich, da das Problem in der Umgebung liegt.



    Fallback im Cluster
  • Ist gleichzeitig ein Fallback konfiguriert und ein fehlgeschlagener Ping-Check löst das Umschalten auf die Spare aus und diese registriert ebenfalls einen fehlgeschlagenen Ping-Check, wird sie den Master wieder an den ursprünglichen Master zurückgeben.
    Hier entscheidet nun die Priorität, da beide Maschinen gleichwertig beeinträchtigt sind und das Fallback der Master wird aktiv.


    • Hotwire Schnittstelle

    Abb.: 1.3

    Die Hotwire-Schnittstelle ist eine exklusive Schnittstelle, die nur zum Synchronisieren der Konfiguration der Cluster-Mitglieder und Abgleich der laufenden Verbindungen (Connection-Tracking) verwendet wird. Diese Schnittstelle hat exklusiv diese Aufgabe. Bei der Auswahl der Appliances muss darauf geachtet werden, daß für das Hotwire-Netz jeweils eine Schnittstelle frei sein muss.
    Für die Synchronisation der Konfiguration wird das SSH-Protokoll (TCP/22) verwendet. Das Connection-Tracking wird über den Port 3780 (UDP) abgeglichen. Ist eine Ethernet-Schnittstelle als Hotwire gekennzeichnet, werden die Regeln für die Kommunikation automatisch generiert. Für die SSH-Verbindung müssen öffentliche Schlüssel zwischen den Mitgliedern des UTM-Clusters ausgetauscht werden. Der Abgleich der Konfiguration kann in beide Richtungen zwischen den Mitgliedern des Clusters erfolgen. Das Connection-Tracking wird immer automatisch vom Master im Cluster zum Backup übertragen (Abb. 1.3).

    notempty
    Die Hotwire-Verbindung soll immer über eine direkte Kabelverbindung erfolgen (kein Switch etc. dazwischen).
    Es muss sichergestellt werden, dass niemand zu dem Zeitpunkt administrativ das Mitglied des Clusters verwendet, zu dem synchronisiert werden soll.



    Konfiguration abgleichen

    Über die Hotwire-Schnittstelle wird die jeweilige Start-Konfiguration synchronisiert. Änderungen, die auf einer Maschine im Cluster gemacht wurden, werden über diese Schnittstelle auf das andere Gerät übertragen. In der Regel wird die Konfiguration, nach der Inbetriebnahme des Clusters, allein auf einer UTM durchgeführt. Wir empfehlen den Master zu verwenden.

    notempty
    Der Abgleich erfolgt immer manuell. Der Administrator entscheidet, wann er die Konfiguration im UTM-Cluster abgleichen möchte.


    Folgende Teile der Konfiguration werden nicht abgeglichen:

    1. IP-Adressen die eindeutig zu einer Maschine gehören und die auf Ethernet- oder VLAN- Schnittstellen konfiguriert wurden.
      Das sind die IP-Adressen, die im Webinterface unter dem Punkt Netzwerk Netzwerkkonfiguration eingestellt werden. Wird ein Ethernet- oder VLAN-Schnittstelle neu erzeugt, wird dies zwar übertragen, jedoch nicht die Information über die IP-Adressen dieser Schnittstellen. Diese müssen bei Bedarf manuell auf dem Cluster-Mitglied konfiguriert werden, denn sie sind immer eindeutig einer UTM zugewiesen. Diese IP-Adressen sind nicht zu verwechseln mit virtuellen IP-Adressen auf einer HA-Schnittstelle, die sich beide Maschinen im Cluster teilen.
    2. Active Directory-Appliance-Account.
      Dieser Account ist immer eindeutig im AD. Man erstellt unterschiedliche Namen auf beiden Maschinen und meldet jede separat am Active Directory an.


    notempty
    Es ist nicht zwingend notwendig, eindeutige IP-Adressen auf Schnittstellen zu konfigurieren, auf denen eine HA-Schnittstelle mit virtuellen IP-Adressen betrieben wird.
    In dem Fall gelangt man über die virtuelle IP-Adresse auf die UTM, die in dem Augenblick der Master ist.
    Soll über diese Schnittstelle das Mitglied des UTM-Clusters eindeutig identifiziert werden, ist es jedoch erforderlich eine eindeutige IP-Adresse zu konfigurieren.


    Konfiguration von Austauschgeräten
  • Ist ein Gerät defekt und muss ersetzt werden, muss die Konfiguration exakt dieser Maschine auf dem neuen Gerät wieder hergestellt werden.
    (Es darf z.B. nicht die Konfiguration der Master auf die Spare eingespielt werden um dann lediglich die IP Adressen zu ändern).
    Liegt weder ein lokales, noch ein Cloud Backup der Konfiguration vor, kann das Ersatzgerät mit einer neuen Konfiguration in den Cluster eingebunden werden.
    Dazu sind die Einrichtungsschritte als Spare so vorzunehmen, wie sie untenstehend beschrieben sind: • Spare UTM bei externem Modem • Spare UTM bei externem Router
  • Die SSH-Keys müssen dabei beide aus dem aktuell aktiven Gerät vice versa in das jeweilige Pendant kopiert werden
  • Bei einem Austauschgerät muss die Priorität gemäß des zukünftigen Einsatzzweckes auf Hoch für Master bzw. auf Niedrig für Spare gestellt werden.


    • Beispiel-Konfiguration 1: Externes DSL-Modem

    In diesem Beispiel wird eine Konfiguration aufgezeigt, mit der ein UTM-Cluster an einem DSL-Modem betrieben werden kann. Die Einwahl erfolgt direkt durch die UTM.


    Netzwerkkonfiguration

    Erstes Mitglied des Clusters (UTM 1, Master)
    LAN1: Externe DSL Verbindung mittels PPPoE.
    LAN2: Interne IP-Adresse: 192.168.12.141/24
    LAN3: Hotwire-IP-Adresse:192.168.180.2/24

    Zweites Mitglied des Clusters (UTM 2, Spare)
    LAN1: Externe DSL Verbindung mittels PPPoE.
    LAN2: Interne IP-Adresse:192.168.12.142/24
    LAN3: Hotwire-IP-Adresse:192.168.180.3/24


    Als virtuelle IP-Adresse für die internen Schnittstellen LAN2 wird 192.168.200.1/24 definiert.
    Diese IP-Adresse ist das Standard-Gateway des internen Netzwerks.

    notempty
    Bei Verwendung des DHCP-Servers, darf die Virtuelle IP-Adresse nicht im gleichen Netz wie die physische IP Adresse der Schnittstelle sein.
    Der DHCP-Server würde sich sonst beim Fallback auf die Physische Adresse der Spare-UTM schlüsseln und die Leases nicht synchronisieren.


    Vorbereitungen

    Inbetriebnahme der UTMs
    • Zur Inbetriebnahme des UTM-Clusters wird zunächst der Installationsassistent verwendet
    • Zur Anmeldung auf der UTM wird bereits eine (Cluster-) Lizenz benötigt
    • Um eine Doppeleinwahl zu unterbinden, sollte das DSL-Modem nicht angeschlossen sein
    • Die Konfiguration der beiden UTMs unterscheidet sich bis zu diesem Zeitpunkt allein durch die interne und externe IP-Adresse
    • Nach Abschluss des Assistenten werden die UTMs neu gestartet


    IP-Adressen der zukünftigen Hotwire-Schnittstellen
    Master Netzwerk Netzwerkkonfiguration LAN3 → IP-Adressen:
    IP-Adressen: »192.168.180.2/24 Master In der Clickbox wird die IP-Adresse der zukünftigen Hotwire-Schnittstelle hinzugefügt.
    Im Beispiel bekommt LAN3/A2 der Master die IP-Adresse 192.168.180.2/24.     		Ethernet-Schnittstelle bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration UTM v12.6.1 Cluster Schnittstelle bearbeiten LAN3 master.pngHotwire IP der Master
    Spare Netzwerk Netzwerkkonfiguration LAN3 → IP-Adressen:
    IP-Adressen: »192.168.180.3/24 Spare Im Beispiel bekommt LAN3/A2 der Spare die IP-Adresse 192.168.180.3/24.


    Hotwire-Schnittstelle verbinden

    Die UTMs werden nun physikalisch über die ausgewählte Hotwire-Schnittstelle verbunden.
    Diese muss auf den Maschinen den gleichen Port belegen - Bezeichnung je nach verwendeter Hard- und Software A2, eth2 oder LAN3.


    Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Schnittstellen 1.pngBeispiel-Konfiguration 1: Externes DSL-Modem Clusterkonfiguration Ausgangssituation

    Cluster-Konfiguration

    • Die UTMs haben innerhalb des Clusters eine unterschiedliche Priorität
    • Die höhere Priorität hat das aktive Gerät (Master), die niedrigere das Backup-System Spare
    • In unserem Beispiel wird die UTM mit der eindeutigen internen IP-Adresse 192.168.12.141 Master sein
    • Login über das Webinterface mit dieser IP und dem Port für Administration (Default: 11115)
    Master-UTM
    Cluster-Konfiguration
    Start des Cluster-Setup-Wizard unter Master Netzwerk Clusterkonfiguration  Bereich Schnittstellen Schaltfläche Cluster Assistent

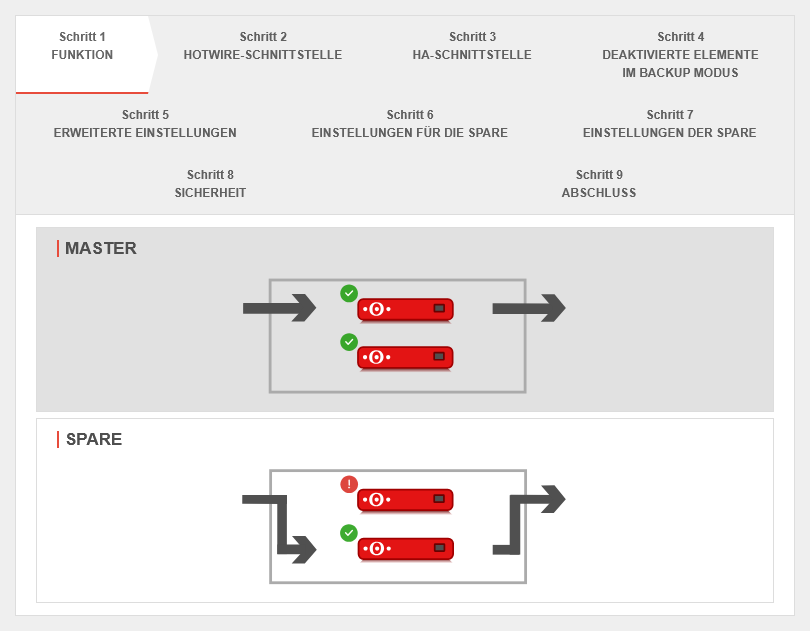

    Cluster Assistent Schritt 1
    Master-UTM Cluster Assistent UTMbenutzer@firewall.name.fqdnNetzwerkClusterkonfiguration UTM v12.6.1 Cluster Cluster-Assistent Schritt 1.png
    Master Cluster Assistent Schritt 1
    Beispiel UTM an externem DSL-Modem
    Hotwire Schnittstelle: LAN3: 192.168.180.2/24
  • Auf beiden Geräten muss die gleiche Schnittstelle gewählt werden!
    • Lokale IP‑Adresse: 192.168.180.2/24 IP-Adresse der Master-UTM
    Remote IP‑Adresse: 192.168.180.3/--- IP-Adresse der Hotwire-Gegenstelle (Spare-UTM)

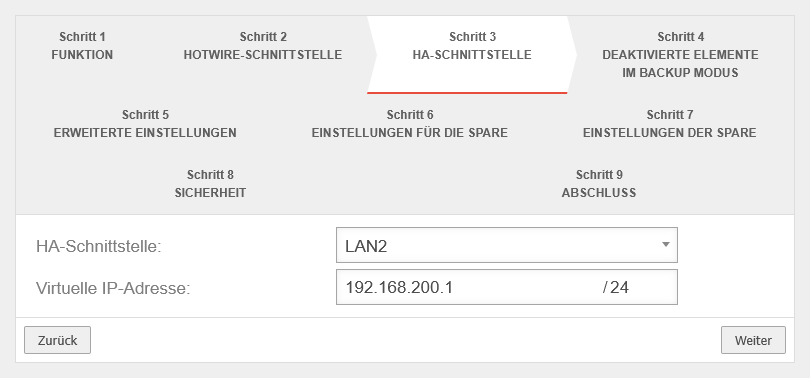

    Cluster Assistent Schritt 2
    Schnittstelle: LAN2 Das zukünftige HA-Interface. Im Beispiel die interne Schnittstelle. UTM v12.6.1 Cluster Cluster-Assistent Schritt 2.png
    Master Cluster Assistent Schritt 2
    Beispiel UTM an externem DSL-Modem
    Virtuelle IP‑Adresse: 192.168.200.1/24 Die virtuelle IP-Adresse soll 192.168.200.1 sein. Es können auf einer HA-Schnittstelle auch mehrere virtuelle IP-Adressen liegen.
  • Bei Verwendung der UTM als DHCP-Server darf die virtuelle IP-Adresse nicht in der gleichen Broadcast Domain liegen, in der die Master- und Spare-UTM sind.
    Der DHCP-Server würde sich sonst beim Fallback auf die physische Adresse der Spare-UTM schlüsseln und die Leases nicht synchronisieren.
  • Nachdem der Wizard durchlaufen wurde, können auch weitere HA-Schnittstellen konfiguriert werden.

    •
    Cluster Assistent Schritt 3
    Deaktivierte Schnittstellen während das Gerät im Backup Modus ist:
    wan0    		 Schnittstellen, die auf dem Backup-System, der Spare-UTM, nicht hochgefahren werden.
    Im Beispiel wan0 (das DSL Interface). Die Einwahl soll nur durch die gerade aktive Master-UTM im Cluster erfolgen.
    Dadurch ist es möglich, beide externen Interfaces der UTMs an das DSL Modem anzuschließen. Falls das Modem nur einen LAN Port besitzt, ist ein separater Switch zu verwenden.
    		UTM v12.6.1 Cluster Cluster-Assistent Schritt 3.png
    Master Cluster Assistent Schritt 3
    Beispiel UTM an externem DSL-Modem

    Cluster Assistent Schritt 4
    Deaktivierte Anwendungen während das Gerät im Backup Modus ist:Clientless VPN DHCP Server Greylisting Filter HTTP Proxy IPSEC L2TP VPN Mailrelay POP3 Proxy Routing Daemon SPF Filter SSL-VPN Spamfilter WLAN ServerDefault Hier sind Anwendungen aufgeführt, die per Default deaktiviert sein sollen, sofern sich die Spare-UTM im Backup-Modus befindet.
    Gegebenenfalls lässt sich Wireguard im Clusterbetrieb nicht nutzen, wenn die Spare z.B. durch eine öffentliche Management-IP einen Weg Richtung Wireguard-Peer hat. In diesem Fall baut sich der Wireguard-Tunnel zum Peer auf und es besteht ein Tunnel zwischen Spare und dem Wireguard Peer. Das kann mit folgendem Befehl verhindert werden:
    interface set name wg0 flags "DISABLED_IF_SPARE" (wenn dass Interface wg0 ist)
    Wurde die Verbindung mit einer Version ab v12.4.0 erstellt, passiert dies automatisch.
    		UTM v12.6.1 Cluster Cluster-Assistent Schritt 4.png
    Master Cluster Assistent Schritt 4
    Beispiel UTM an externem DSL-Modem

    Cluster Assistent Schritt 5
    Priorität Hoch Die Master-UTM erhält die Priorität »hoch«. UTM v12.6.1 Cluster Cluster-Assistent Schritt 5.png
    Master Cluster Assistent Schritt 5
    Beispiel UTM an externem DSL-Modem
    Passphrase: insecure Die Passphrase für die Kommunikation der beiden UTMs auf den HA-Schnittstellen (VRR Protokoll)
    Cluster Assistent abschließen mit Fertig

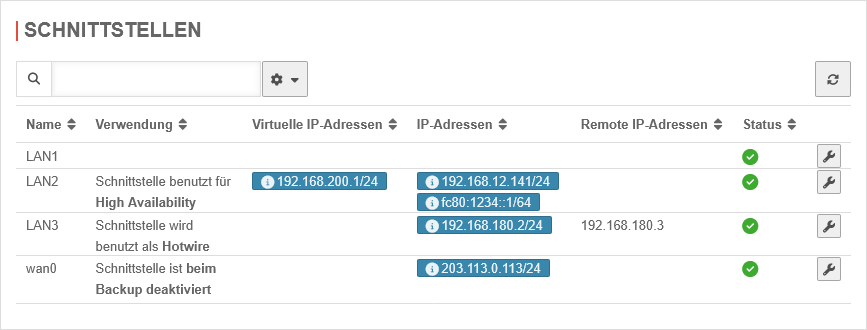

    Status der Clusterkonfiguration
    Master Netzwerk Clusterkonfiguration  Bereich Schnittstellen
    LAN2 Schnittstelle benutzt für High Availability Virtuelle IP 192.168.200.1/24
    IP-Adresse: 192.168.12.141/24     		Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Schnittstellen 2.png
    Master Clusterkonfiguration
    Beispiel UTM an externem DSL-Modem
    LAN3 Schnittstelle wird benutzt als Hotwire IP-Adresse 192.168.180.2/24
    wan0 Schnittstelle ist beim Backup deaktiviert
    Virtuelle IP-Adressen 192.168.200.1/24 Diese Adresse ist nur auf dem jeweils aktiven Gerät Master verfügbar
    Remote IP-Adressen 192.168.180.3 Adressen weiterer Geräte im Cluster

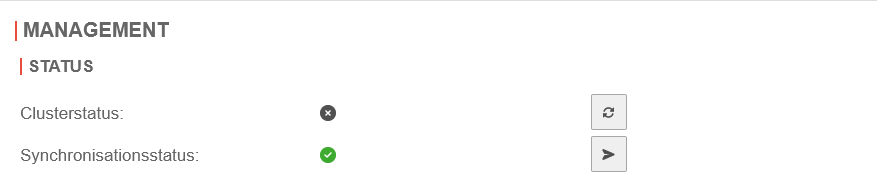

    Clusterstatus offline Der Clusterstatus zeigt offline (schwarz) an, weil der Cluster noch nicht auf aktiv geschaltet ist
    Synchronisationsstatus: error Der Synchronisationsstatus zeigt error' (rot), weil die Gegenstelle nicht erreichbar ist

    Einstellungen für die Clusterkonfiguration
    Master Netzwerk Clusterkonfiguration  Bereich Einstellungen
    Cluster Aus Der Cluster wird erst aktiviert, wenn beide Geräte über die notwendigen SSH-Schlüssel verfügen Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Einstellungen 1.png
    Master Bereich Einstellungen
    Beispiel UTM an externem DSL-Modem
    Priorität Hoch Die Priorität für den Master bleibt auf Hoch
    Passphrase     Die Passphrase könnte hier noch einmal geändert werden
    Virtual Router ID Offset: 50Link= Mitglieder des selben Clusterverbundes müssen immer die selbe Virtual Router ID haben
    Lokaler SSH-Schlüssel:

    Neuen lokalen SSH-Schlüssel generieren

    		 Im Reiter Einstellungen wird ein SSH Public Key erzeugt.
    ssh-rsa
    AAAAB3Nz […] zE0SU=
    root@master.cluster.local    		 SSH-Schlüssel in die Zwischenablage kopieren

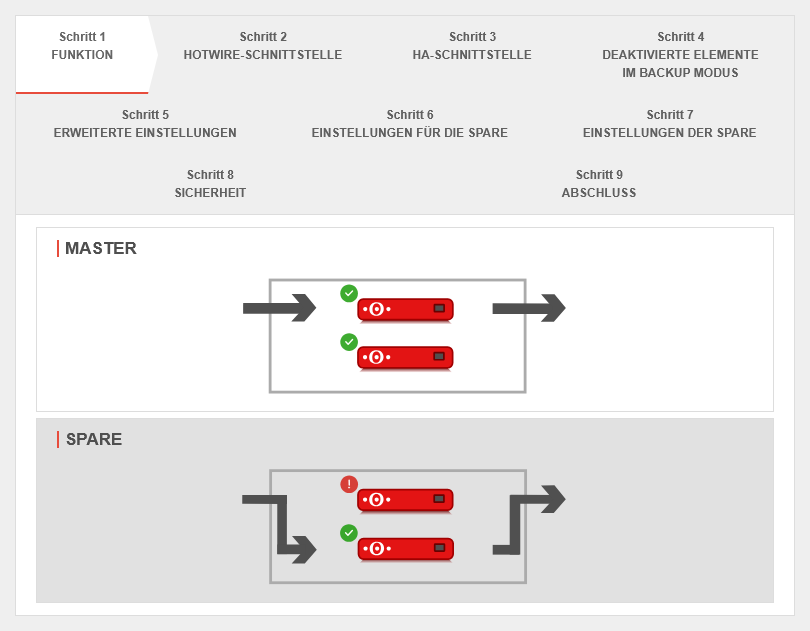

    Spare-UTM
    Spare UTM
    Konfiguration der Spare-Schnittstelle
    Login auf das Web-Interface der Spare-UTM.
    Spare Netzwerk Clusterkonfiguration  Bereich Schnittstellen  Schaltfläche
    Name: LAN3 LAN3 Schnittstelle bearbeiten Schnittstelle bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkClusterkonfiguration UTM v12.6.1 Cluster Clusterkonfiguration Schnittstelle bearbeiten LAN3 spare.png
    Spare Schnittstelle als Hotwire kennzeichnen
    Beispiel UTM an externem DSL-Modem
    Verwendung: Schnittstelle als Hotwire benutzen Die Schnittstelle LAN3 der Spare-UTM wird als Hotwire gekennzeichnet.
    Lokale IP‑Adresse: 192.168.180.3/24 IP-Adresse der Spare-UTM, die für Hotwire verwendet werden soll.
    Remote IP‑Adresse: 192.168.180.2/--- IP-Adresse der bereits konfigurierten Master-UTM, die als Hotwire angesprochen werden soll.

    Einstellungen für die Clusterkonfiguration
    Spare Netzwerk Clusterkonfiguration  Bereich Einstellungen
    Priorität Niedrig Die Priorität beim Spare muss auf Niedrig gestellt sein Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Einstellungen 2.png
    Spare Bereich Einstellungen
    Beispiel UTM an externem DSL-Modem
    Passphrase: insecure Die Passphrase für die Kommunikation der beiden UTMs auf den HA-Schnittstellen (VRR Protokoll)
    Lokaler SSH-Schlüssel:①
    Neuen lokalen SSH-Schlüssel generieren    		 SSH Public Key für die Spare-UTM erzeugen
    ssh-rsa
    AAAAB3Nz […] Q1/k=
    root@spare.cluster.local    		 SSH-Schlüssel noch nicht in die Zwischenablage kopieren
    SSH‑Schlüssel der Gegenstelle: ssh-rsa
    AAAAB3Nz […] zE0SU=
    root@master.cluster.local    		 Public-SSH-Key der Master-UTM aus der Zwischenablage einfügen
    Lokaler SSH-Schlüssel: ② Jetzt den lokalen Public-SSH-Key der Spare-UTM in die Zwischenablage einfügen.

  • Wechsel auf Master Netzwerk Clusterkonfiguration  Bereich Einstellungen
    • SSH‑Schlüssel der Gegenstelle: ssh-rsa
    AAAAB3Nz […] Q1/k=
    root@spare.cluster.local    		 Public-Key der Spare-UTM aus der Zwischenablage einfügen.
    Auf der Master-UTM entspricht die Spare-UTM der Gegenstelle
    Auf beiden Seiten sollte sich nun ein lokaler SSH Schlüssel und jeweils der SSH Schlüssel der Gegenstelle befinden.
    Speichern der Einstellungen auf beiden UTMs in diesem Dialog durch Betätigung der
    Speichern
    Schaltfläche.
    Synchronisationsstatus: pending Der Synchronisationsstatus sollte nun von error (rot) zu pending (gelb) wechseln. Das bedeutet, die beiden UTMs sehen sich über die Hotwire-Schnittstelle, jedoch ist die Konfiguration noch nicht synchronisiert.
  • Die Statusanzeige wird in bestimmten Intervallen aktualisiert. In dem Reiter Schnittstellen kann die Anzeige mit der Schaltfläche manuell aktualisiert werden.
  • Die Syncronisation des Clusters muss immer manuell erfolgen
    unter Netzwerk Clusterkonfiguration  Bereich Management → Konfiguration synchronisieren:
  • Informationen zu den Bereich Management lassen sich im Artikel Cluster Management finden.

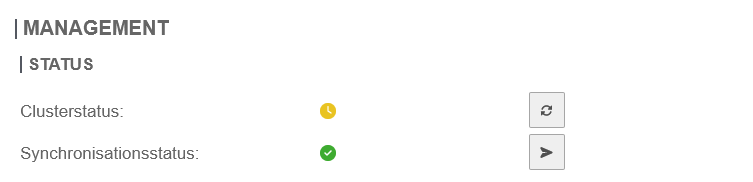

    • Synchronisationsstatus: synchronized Wenn die Synchronisation erfolgreich abgeschlossen wurde, steht jetzt der Synchronisationsstatus auf synchronized (grün). Die beiden UTMs sind abgeglichen.
    Dieser Vorgang kann überprüft werden, indem auf der Spare-UTM eine Konfiguration aufgerufen wird, die im Master verändert wurde.
    Die Cluster Priorität Netzwerk Clusterkonfiguration  Bereich Einstellungen der Spare-UTM (Backup) wurde automatisch auf niedrig gestellt.
  • Würde die Priorität auf der jetzigen Spare-UTM auf hoch gestellt und von da aus auch die Konfiguration synchronisiert werden, würde die erste Maschine automatisch zum Spare degradiert und die vormalige Spare-UTM zum Master.
    		•  Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Sync-Status gruen.png
    Spare
    Beispiel UTM an externem DSL-Modem

    Cluster aktivieren
    Master & Spare Netzwerk Clusterkonfiguration  Bereich Einstellungen
  • Externe Interfaces an das DSL-Modem anschließen
    		•  Clusterkonfiguration UTMbenutzer@firewall.name.fqdn (Aktiver Cluster)Netzwerk UTM v12.6.1 Cluster Ergebnis 1 master.png
    Master Status nach Aktivierung des Clusters
    Beispiel UTM an externem DSL-Modem
    Clusterkonfiguration UTMbenutzer@firewall.name.fqdn (Passiver Cluster)Netzwerk UTM v12.6.1 Cluster Ergebnis 1 spare.png
    Spare Status nach Aktivierung des Clusters
    Beispiel UTM an externem DSL-Modem
    Cluster: Ein →
    Speichern
    		 Dieser Schritt muss auf beiden UTMs ausgeführt werden.
    Clusterstatus Auf der Master-UTM: Der Cluster ist nun in Betrieb und der Master des Clusters hat die virtuelle IP-Adresse 192.168.200.1 auf dem internen Interface.
    Auf der Spare-UTM: Die Spare-UTM läuft als Hot-Standby im Backup-Modus im Hintergrund

    Sollte der Status nicht sofort aktualisiert werden, kann das auch hier wieder über die Schaltfläche zum Aktualisieren manuell ausgelöst werden.

    Beispiel Konfiguration 2: Externer Router

    • In diesem Beispiel wird eine Konfiguration mit einem externen Router beschrieben.
    • Der Router ist das Gateway zum Internet.
    • Eventuell wurde vom Provider ein öffentliches Netz zur Verfügung gestellt.
      In diesem Beispiel wird ein privates Netz verwendet. Die Vorgehensweise ist dann analog zum öffentlichen Netz.
    • Hier werden nun zwei HA-Schnittstellen konfiguriert.
      Eine für die interne und eine für die externe Schnittstelle.


    Netzwerkkonfiguration

    Erstes Mitglied des Clusters (UTM 1, Master)
    LAN1: Externe IP Adresse (zum Router) 192.168.175.102/24
    LAN2: Interne IP-Adresse: 192.168.12.141/24
    LAN3: Hotwire-IP-Adresse: 192.168.180.2/24

    Zweites Mitglied des Clusters (UTM 2, Spare)
    LAN1: Externe IP Adresse (zum Router) 192.168.175.103/24
    LAN2: Interne IP-Adresse: 192.168.12.142/24
    LAN3: Hotwire-IP-Adresse: 192.168.180.3/24


    Virtuelle IP-Adressen, die sich beide Mitglieder des Clusters teilen:
    Externe Schnittstellen (zum Router) 192.168.175.101/24.
    Interne Schnittstellen 192.168.200.1/24 | Diese IP ist das Standard-Gateway des internen Netzwerks.

    notempty
    Bei Verwendung des DHCP-Servers, darf die Virtuelle IP-Adresse nicht im gleichen Netz wie die physische IP Adresse der Schnittstelle sein.


    Der DHCP-Server würde sich sonst beim Fallback auf die Physische Adresse der Spare-UTM schlüsseln und die Leases nicht synchronisieren.


    Vorbereitungen

    Inbetriebnahme der UTMs
    • Zur Inbetriebnahme des UTM-Clusters wird zunächst der Installationsassistent verwendet
    • Zur Anmeldung auf der UTM wird bereits eine (Cluster-) Lizenz benötigt
    • Um eine Doppeleinwahl zu unterbinden, sollte das DSL-Modem nicht angeschlossen sein
    • Die Konfiguration der beiden UTMs unterscheidet sich bis zu diesem Zeitpunkt allein durch die interne und externe IP-Adresse
    • Nach Abschluss des Assistenten werden die UTMs neu gestartet


    IP-Adressen der zukünftigen Hotwire-Schnittstellen
    Master Netzwerk Netzwerkkonfiguration LAN3 → IP-Adressen:
    IP-Adressen: »192.168.180.2/24 Master In der Clickbox wird die IP-Adresse der zukünftigen Hotwire-Schnittstelle hinzugefügt.
    Im Beispiel bekommt LAN3/A2 der Master die IP-Adresse 192.168.180.2/24.     		Ethernet-Schnittstelle bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration UTM v12.6.1 Cluster Schnittstelle bearbeiten LAN3 master.pngHotwire IP der Master

    Spare Netzwerk Netzwerkkonfiguration LAN3 → IP-Adressen:
    IP-Adressen: »192.168.180.3/24 Spare Im Beispiel bekommt LAN3/A2 der Spare die IP-Adresse 192.168.180.3/24.
    Hotwire-Schnittstelle verbinden

    Die UTMs werden nun physikalisch über die ausgewählte Hotwire-Schnittstelle verbunden.
    Diese muss auf den Maschinen den gleichen Port belegen - Bezeichnung je nach verwendeter Hard- und Software A2, eth2 oder LAN3.


    Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Netzwerkschnittstellen Schnittstellen.png Beispiel Konfiguration 2: Externer Router Clusterkonfiguration Ausgangssituation

    Cluster-Konfiguration

    • Die UTMs haben innerhalb des Clusters eine unterschiedliche Priorität
    • Die höhere Priorität hat das aktive Gerät (Master), die niedrigere das Backup-System Spare
    • In unserem Beispiel wird die UTM mit der eindeutigen internen IP-Adresse 192.168.12.141 Master sein
    • Login über das Webinterface mit dieser IP und dem Port für Administration (Default: 11115)
    Master-UTM
    Cluster-Konfiguration
    Start des Cluster-Setup-Wizard unter Master Netzwerk Clusterkonfiguration  Bereich Schnittstellen Schaltfläche Cluster Assistent
    Cluster Assistent Schritt 1
    Master-UTM Cluster Assistent UTMbenutzer@firewall.name.fqdnNetzwerkClusterkonfiguration UTM v12.6.1 Cluster Cluster-Assistent Schritt 1.png
    Master Cluster Assistent Schritt 1
    Beispiel UTM an externem Router
    Hotwire Schnittstelle: LAN3: 192.168.180.2/24
  • Auf beiden Geräten muss die gleiche Schnittstelle gewählt werden!
    • Lokale IP‑Adresse: 192.168.180.2/24 IP-Adresse der Master-UTM
    Remote IP‑Adresse: 192.168.180.3/--- IP-Adresse der Hotwire-Gegenstelle (Spare-UTM)

    Cluster Assistent Schritt 2
    Schnittstelle: LAN2 Das zukünftige HA-Interface. Im Beispiel die interne Schnittstelle. UTM v12.6.1 Cluster Cluster-Assistent Schritt 2.png
    Master Cluster Assistent Schritt2
    Beispiel UTM an externem Router
    Virtuelle IP‑Adresse: 192.168.200.1/24 Die virtuelle IP-Adresse soll 192.168.200.1 sein. Es können auf einer HA-Schnittstelle auch mehrere virtuelle IP-Adressen liegen.
  • Bei Verwendung der UTM als DHCP-Server darf die virtuelle IP-Adresse nicht in der gleichen Broadcast Domain liegen, in der die Master- und Spare-UTM sind.
    Der DHCP-Server würde sich sonst beim Fallback auf die physische Adresse der Spare-UTM schlüsseln und die Leases nicht synchronisieren.
  • Nachdem der Wizard durchlaufen wurde, können auch weitere HA-Schnittstellen konfiguriert werden.

    •
    Cluster Assistent Schritt 3
    Deaktivierte Schnittstellen während das Gerät im Backup Modus ist:
           		 Schnittstellen, die auf dem Backup-System, der Spare-UTM, nicht hochgefahren werden. In dieser Konfiguration ist das nicht erforderlich UTM v12.6.1 Cluster Cluster-Assistent Schritt 3b.png
    Master Cluster Assistent Schritt 3
    Beispiel UTM an externem Router

    Cluster Assistent Schritt 4
    Deaktivierte Anwendungen während das Gerät im Backup Modus ist: Clientless VPN DHCP Server Greylisting Filter HTTP Proxy IPSEC L2TP VPN Mailrelay POP3 Proxy Routing Daemon SPF Filter SSL-VPN Spamfilter WLAN ServerDefault Hier sind Anwendungen aufgeführt, die per Default deaktiviert sein sollen, sofern sich die Spare-UTM im Backup-Modus befindet. UTM v12.6.1 Cluster Cluster-Assistent Schritt 4.png
    Master Cluster Assistent Schritt 4
    Beispiel UTM an externem Router

    Cluster Assistent Schritt 5
    Priorität Hoch Die Master-UTM erhält die Priorität »hoch«. UTM v12.6.1 Cluster Cluster-Assistent Schritt 5.png
    Master Cluster Assistent Schritt 5
    Beispiel UTM an externem Router
    Passphrase: insecure Die Passphrase für die Kommunikation der beiden UTMs auf den HA-Schnittstellen (VRR Protokoll)
    Cluster Assistent abschließen mit Fertig
    Status der Clusterkonfiguration
    Master Netzwerk Clusterkonfiguration  Bereich Schnittstellen
    LAN1 (Schnittstelle ist noch nicht für HA konfiguriert) IP-Adresse 192.168.175.102/24 Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Schnittstellen 3.png
    Master Clusterkonfiguration
    Beispiel UTM an externem Router
    LAN2 Schnittstelle benutzt für High Availability Virtuelle IP 192.168.200.1/24
    IP-Adresse: 192.168.12.141/24
    LAN3 Schnittstelle wird benutzt als Hotwire IP-Adresse 192.168.180.2/24
    Virtuelle IP-Adressen 192.168.200.1/24 Diese Adresse ist nur auf dem jeweils aktiven Gerät Master verfügbar
    Remote IP-Adressen 192.168.180.3 Adressen weiterer Geräte im Cluster
    Clusterstatus offline Der Clusterstatus zeigt offline (schwarz) an, weil der Cluster noch nicht auf aktiv geschaltet ist
    Synchronisationsstatus: error Der Synchronisationsstatus zeigt error' (rot), weil die Gegenstelle nicht erreichbar ist

    Einstellungen für die Clusterkonfiguration
    Master Netzwerk Clusterkonfiguration  Bereich Einstellungen
    Cluster Aus Der Cluster wird erst aktiviert, wenn beide Geräte über die notwendigen SSH-Schlüssel verfügen Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Einstellungen 1.png
    Master Bereich Einstellungen
    Beispiel UTM an externem Router
    Priorität Hoch Die Priorität für den Master bleibt auf Hoch
    Passphrase     Die Passphrase könnte hier noch einmal geändert werden
    Virtual Router ID Offset: 50Link= Mitglieder des selben Clusterverbundes müssen immer die selbe Virtual Router ID haben
    Lokaler SSH-Schlüssel:

    Neuen lokalen SSH-Schlüssel generieren

    		 Im Reiter Einstellungen wird ein SSH Public Key erzeugt.
    ssh-rsa
    AAAAB3Nz […] zE0SU=
    root@master.cluster.local    		 SSH-Schlüssel in die Zwischenablage kopieren
    Spare-UTM
    Spare UTM

    Konfiguration der Spare-Schnittstelle
    Login auf das Web-Interface der Spare-UTM.
    Spare Netzwerk Clusterkonfiguration  Bereich Schnittstellen  Schaltfläche
    Name: LAN3 LAN3 Schnittstelle bearbeiten Schnittstelle bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkClusterkonfiguration UTM v12.6.1 Cluster Clusterkonfiguration Schnittstelle bearbeiten LAN3 spare.png
    Spare Schnittstelle als Hotwire kennzeichnen
    Beispiel UTM an externem Router
    Verwendung: Schnittstelle als Hotwire benutzen Die Schnittstelle LAN3 der Spare-UTM wird als Hotwire gekennzeichnet.
    Lokale IP‑Adresse: 192.168.180.3/24 IP-Adresse der Spare-UTM, die für Hotwire verwendet werden soll.
    Remote IP‑Adresse: 192.168.180.2/--- IP-Adresse der bereits konfigurierten Master-UTM, die als Hotwire angesprochen werden soll.

    Einstellungen für die Clusterkonfiguration
    Spare Netzwerk Clusterkonfiguration  Bereich Einstellungen
    Priorität Niedrig Die Priorität beim Spare muss auf Niedrig gestellt sein Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Clusterkonfiguration Einstellungen 2.png
    Spare Bereich Einstellungen
    Beispiel UTM an externem Router
    Passphrase: insecure Die Passphrase für die Kommunikation der beiden UTMs auf den HA-Schnittstellen (VRR Protokoll)
    Lokaler SSH-Schlüssel:①
    Neuen lokalen SSH-Schlüssel generieren    		 SSH Public Key für die Spare-UTM erzeugen
    ssh-rsa
    AAAAB3Nz […] Q1/k=
    root@spare.cluster.local    		 SSH-Schlüssel noch nicht in die Zwischenablage kopieren
    SSH‑Schlüssel der Gegenstelle: ssh-rsa
    AAAAB3Nz […] zE0SU=
    root@master.cluster.local    		 Public-SSH-Key der Master-UTM aus der Zwischenablage einfügen
    Lokaler SSH-Schlüssel: ② Jetzt den lokalen Public-SSH-Key der Spare-UTM in die Zwischenablage einfügen.

    Wechsel auf Master {{Menu-UTM|Netzwerk|Clusterkonfiguration
    SSH‑Schlüssel der Gegenstelle: ssh-rsa
    AAAAB3Nz […] Q1/k=
    root@spare.cluster.local    		 Public-Key der Spare-UTM aus der Zwischenablage einfügen.
    Auf der Master-UTM entspricht die Spare-UTM der Gegenstelle
    Auf beiden Seiten sollte sich nun ein lokaler SSH Schlüssel und jeweils der SSH Schlüssel der Gegenstelle befinden.
    Speichern der Einstellungen auf beiden UTMs in diesem Dialog durch Betätigung der
    Speichern
    Schaltfläche.
    Synchronisationsstatus: pending Der Synchronisationsstatus sollte nun von error (rot) zu pending (gelb) wechseln. Das bedeutet, die beiden UTMs sehen sich über die Hotwire-Schnittstelle, jedoch ist die Konfiguration noch nicht synchronisiert.
  • Die Statusanzeige wird in bestimmten Intervallen aktualisiert. In dem Reiter Schnittstellen kann die Anzeige mit der Schaltfläche manuell aktualisiert werden.
  • Die Syncronisation des Clusters muss immer manuell erfolgen
    unter Netzwerk Clusterkonfiguration  Bereich Management → Konfiguration synchronisieren:

    • Externe Schnittstelle auf HA-Betrieb konfigurieren
    Master & Spare Netzwerk Clusterkonfiguration LAN1
    Name: LAN1 Externe Schnittstelle zum Router Schnittstelle bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkClusterkonfiguration UTM v12.6.1 Cluster Schnittstelle bearbeiten LAN1.png
    Master % Spare
    Beispiel UTM an externem Router
    Verwendung: Schnittstelle für High Availability benutzen Hochverfügbarkeit konfigurieren
    Virtuelle IP-Adressen: »192.168.175.101/24 Virtuelle IP-Adresse aus dem Netz des Routers
  • Identisch für Master und Spare

    		•
  • Informationen zu den Bereich Management lassen sich im Artikel Cluster Management finden.
    • Synchronisationsstatus: synchronized Wenn die Synchronisation erfolgreich abgeschlossen wurde, steht jetzt der Synchronisationsstatus auf synchronized (grün). Die beiden UTMs sind abgeglichen.
    Dieser Vorgang kann überprüft werden, indem auf der Spare-UTM eine Konfiguration aufgerufen wird, die im Master verändert wurde.
    Die Cluster Priorität Netzwerk Clusterkonfiguration  Bereich Einstellungen der Spare-UTM (Backup) wurde automatisch auf niedrig gestellt.
  • Würde die Priorität auf der jetzigen Spare-UTM auf hoch gestellt und von da aus auch die Konfiguration synchronisiert werden, würde die erste Maschine automatisch zum Spare degradiert und die vormalige Spare-UTM zum Master.
    		•  Clusterkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk UTM v12.6.1 Cluster Sync-Status gruen.png
    Spare
    Beispiel UTM an externem Router

    Cluster aktivieren
    Master & Spare Netzwerk Clusterkonfiguration  Bereich Einstellungen
    Cluster Ein →
    Speichern
    		 Dieser Schritt muss auf beiden UTMs ausgeführt werden. Clusterkonfiguration UTMbenutzer@firewall.name.fqdn (Aktiver Cluster)Netzwerk UTM v12.6.1 Cluster Ergebnis 1 master.png
    Master Status nach Aktivierung des Clusters
    Beispiel UTM an externem Router     Clusterkonfiguration UTMbenutzer@firewall.name.fqdn (Passiver Cluster)Netzwerk UTM v12.6.1 Cluster Ergebnis 1 spare.png
    Spare Status nach Aktivierung des Clusters
    Beispiel UTM an externem Router
    Clusterstatus Auf der Master-UTM: Der Cluster ist nun in Betrieb und der Master des Clusters hat die virtuelle IP-Adresse 192.168.200.1 auf dem internen Interface.
    Auf der Spare-UTM: Die Spare-UTM läuft als Hot-Standby im Backup-Modus im Hintergrund

    NAT in der Cluster-Konfiguration

    In der beschriebenen Konstellationen mit externen HA-Schnittstellen ist es sinnvoll die NAT Einstellungen anzupassen.
    Die Ausfallzeit des Clusters wird reduziert, da keine neue IP-Adressen für die Kommunikation vergeben werden müssen.

    Wir beziehen uns hier auf das Beispiel »Cluster Konfiguration: Externer Router«.
    Die externe virtuelle IP-Adresse des Clusters ist in der selben Broadcast Domain wie die externen IP-Adressen der Schnittstellen.
    Die Standardroute der UTMs zeigt auf den Router der die Internet Verbindung herstellt.

    tcpdump auf master.cluster.local
    Externe IP UTM 1 Master 192.168.175.102/24
    Externe IP UTM 2 Spare 192.168.175.103/24
    Virtuelle IP Cluster  Cluster 192.168.175.101/24
    IP des Routers 192.168.175.1/24



    Um das zu ändern wird im Menü Master Firewall Netzwerkobjekte ein neues Objekt mit der virtuellen IP-Adresse auf dem Cluster Interface erstellt. Netzwerkobjekt hinzufügen UTMbenutzer@firewall.name.fqdn (Aktiver Cluster)FirewallNetzwerkobjekte UTM v12.6.1 Cluster Netzwerkobjekt HA.png
    Master
    Anschließend wird unter Master Firewall Paketfilter die entsprechende HideNAT-Regel bearbeitet. Regel bearbeiten UTMbenutzer@firewall.name.fqdn (Aktiver Cluster)FirewallPaketfilter UTM v12.6.1 Cluster Regel bearbeiten HN-HA.png
    Master
    • Das Objekt external-interface wird durch das gerade erstellte Objekt HA-Externe-IP ersetzt.
    • Speichern und schließen
    • Regel aktualisieren
    • Master Netzwerk Clusterkonfiguration  Bereich Management → Konfiguration synchronisieren:


    UTM v11.8.7 Cluster tcpdump2.png
    tcpdump

    Wird der Ping-Test jetzt wiederholt, wird die Cluster-IP 192.168.175.101 verwendet.

  • Wenn der Ping auf den Router ohne Unterbrechung lief, ist dieser noch im Conntrack gespeichert, der Ping wird also noch über die falsche IP-Adresse geNATet.
    Der Ping muss unterbrochen werden. Nach frühestens 30 Sekunden kann der Ping dann neu gestartet werden.

    • notempty
    Für NAT Einstellungen müssen immer eindeutige IP-Adressen in den Netzwerkobjekten benutzt werden, wenn das NAT über ein HA-Interface konfiguriert wird.
    Das gilt nicht nur für HideNATs sondern auch Portweiterleitungen bzw. Destination NATs.

    Applikationen in der Cluster-Konfiguration

    Mailrelay UTMbenutzer@firewall.name.fqdnAnwendungen Mailrelay Log UTM v12.6.1 Cluster Mailfilter.png

    Anwendungen verwenden IP-Adressen, um sich bei anderen Servern zu identifizieren.
    Es ist bei einigen Anwendungen möglich, dafür die Cluster-IP festzulegen.

    Beispielhaft wird das hier für das Mailrelay gezeigt.

    Es sollen E-Mails über das Mailrelay der UTMs verschickt und empfangen werden.
    Dazu wurden entsprechende PTR, A, MX Records und SPF Einträge in den TXT Records der Domain gemacht, die auf die externe virtuelle IP-Adresse des Clusters zeigen.

  • Diese IP-Adressen müssen natürlich vom Router, der den Internetzugang in das eigene Netz weiterleitet, geroutet werden.
    Damit das Mailrelay nun auch E-Mails über diese virtuelle IP verschickt, muss in der Applikation die ausgehende IP-Adresse korrekt eingestellt werden. In unserem Fall die virtuelle IP 192.168.175.101

    • Speichern

    Anschließend muss die Cluster Konfiguration erneut synchronisiert werden.

    Netzwerk Clusterkonfiguration  Bereich Management → Konfiguration synchronisieren:

  • Das Mailrelay kommuniziert jetzt immer mit der virtuellen IP-Adresse 192.168.175.101. Auch der interne Mailserver wird mit dieser IP als Absender kontaktiert. Das muss bei der Konfiguration des Mailservers berücksichtigt werden, sollte dieser nur SMTP-Verbindungen von bestimmten IPs akzeptieren.


    • Kommunikation von Applikationen, die auf der Firewall laufen

    Alle Applikationen, die von der Firewall selber eine Verbindung aufbauen, verwenden dafür (sofern nicht anders konfiguriert) die primären IPs der Schnittstellen. Sollten Management-IPs aus der gleichen Broadcast-Domäne verwendet werden, sind diese primären IPs nicht die virtuellen IP-Adressen.

    Syslog

    Syslog-Nachrichten werden von der Management-IP der Master verschickt, wenn diese die aktive Maschine im Cluster ist, und von der Management-IP der Spare wenn diese aktiviert wurde.

    Http-proxy

    Sollte ein Parent-Proxy in Benutzung sein, der Verbindungen nur von einer bestimmten IP annimmt, muss diese im Menü Anwendungen HTTP-Proxy  Bereich Allgemein → Ausgehende IP-Adresse angegeben werden.

    Mailrelay

    Sollte ein Parent-Proxy in Benutzung sein, der Verbindungen nur von einer bestimmten IP annimmt, muss diese im Menü Anwendungen HTTP-Proxy  Bereich Allgemein → Ausgehende IP-Adresse angegeben werden.

    RADIUS-/LDAP-/AD-Anbindung

    Sollte der Server nur Verbindungen von bestimmten IPs zulassen, müssen auf dem Ziel-Server jeweils die Management-IPs beider Geräte freigegeben werden.

    IPSec

    Alle IPSec-Verbindungen müssen in Phase 1 so angepasst werden, dass im Feld „Local Gateway“ eine der virtuellen IPs fest eingetragen ist.
    VPN IPSec  Bereich Verbindungen Schaltfläche Phase 1 → Allgemein Local Gateway 192.168.175.101

    SSL-VPN Server

    In allen SSL-VPN-Server-Instanzen muss die Option Multihome aktiviert werden:
    VPN SSL-VPN  Schaltfläche → Erweitert Multihome: Ein

    Kommunikation mit Applikationen, die auf anderen Geräten laufen

    SSL-VPN Clients

    Alle SSL-VPN-Client-Instanzen müssen so angepasst werden, dass Sie eine der virtuellen IPs zum Verbindungsaufbau verwenden. Dazu sind folgende CLI-Befehle erforderlich:

    Bedeutung
    master.cluster.local> openvpn get Ermittelt die ID der SSL-VPN-Verbindung
    master.cluster.local> openvpn set id <ID> local_addr <VIRTUELLE-IP> local_port <FREIER-PORT> Setzt die lokale Adresse
    master.cluster.local> appmgmt restart application openvpn Aktiviert die Einstellungen
    Beispiel
    master.cluster.local> openvpn get
    [...]
    master.cluster.local> openvpn set id <1> local_addr <192.168.175.101> local_port <20000>
    master.cluster.local> appmgmt restart application openvpn    		 Beispiel


    POP3 Proxy

    Der POP3-Proxy kommuniziert immer mit der Management-IP, sofern diese in der gleichen Broadcast-Domain wie das Default-Gateway ist. Dies ist bei der Beschränkung des Zugriffs auf POP3-Server auf bestimmte IP-Adressen in deren Konfiguration zu beachten.

    Clientless VPN

    Verbindungen zu RDP/VNC-Servern werden immer mit den Management-IPs aufgebaut. Dies ist bei der Beschränkung des Zugriffs auf RDP/VNC-Server auf bestimmte IP-Adressen in deren Konfiguration zu beachten.

    Nameserver

    Verbindungen zu DNS-Servern werden immer mit den Management-IPs aufgebaut. Dies ist bei der Beschränkung des Zugriffs auf DNS-Server auf bestimmte IP-Adressen in deren Konfiguration zu beachten.













































    CLI Befehle

    Im folgenden werden Befehle für das Securepoint CLI beschrieben.

    CLI Befehl Ausgabe Beschreibung
    cli> cluster info
    cluster_state
    ∣master
     backup
     none
    		 Der Cluster State gibt an wer im Cluster gerade Master oder Backup ist oder ob der Cluster überhaupt aktiv ist. Die Ausgabe bezieht sich immer auf die Maschine, auf der dieser Befehl ausführt wird.
    sync_state
    ∣synchronized
     pending
     error
    		 Gibt an, in welchem Zustand sich die Konfiguration befindet. Dabei bedeutet synchronized, das sie auf beiden UTMS des Clusters gleich ist. Der Zustand „pending“ bedeutet, die UTMs haben einen unterschiedlichen Stand. In beiden Fällen können die Mitglieder miteinander kommunizieren. Der Zustand „error“ weist darauf hin das sie keine Daten austauschen können. Das könnte der Fall sein, wenn kein Hotwire Interface konfiguriert ist, die Verkabelung nicht korrekt ist, die SSH Keys nicht ausgetauscht wurden, oder falsche SSH Keys verwendet werden.
    hotwire_dev
    ∣ethx
    		 Gibt das Interface an, auf dem das Hotwire Interface konfiguriert ist.
    cli> system config save name <Name der Konfiguration> Falls in der CLI eine Konfigurationsänderung durchgeführt wurde, muss diese erst lokal gespeichert werden. Erst dann wird eine Synchronisierung des Clusters übertragen.
    cli> system config synchronize Durch diesen Befehl kann die jeweilige Start-Konfiguration über die Hotwire Schnittstelle an den Cluster Partner übertragen werden.
    Dabei wird die Konfiguration von der UTM verwendet, auf der der Befehl ausgeführt wird.
    Ein Artikel zu den system-Befehlen findet sich hier.
    cli> extc value get application "securepoint_firewall" variable "UPDATE_TRIGGER_DELAY" Value ∣2 Zeigt den Delay in Sekunden an, bevor im Fehlerfall, von Master auf Backup geschaltet wird. Der Standardwert ist 2 Sekunden.
    cli> extc value set application "securepoint_firewall" variable "UPDATE_TRIGGER_DELAY" value 2 OK Verändert den Delay, für den Fehlerfall, das von Master auf Backup geschaltet wird. Der Standardwert ist 2 Sekunden und sollte nicht niedriger eingestellt werden. Falls die Appliances im Cluster eine hohe Grundlast haben sollten, kann der Wert höher eingestellt werden.
    Die Einstellung ist sofort aktiv und kann via system config synchronize auf den Partner übertragen werden.

    Wartungsmodus

    cli> cluster maintainance get value
    -----
    1     bzw. value
    -----
    0    		 Gibt aus ob der Wartungsmodus aktiv ist (1) oder nicht (0)
    cli> cluster maintainance set value "1"
    cli> system update interface    		 OK Aktiviert den Wartungsmodus
    • Der Wartungsmodus dient dazu, kontrolliert auf die Spare umzuschalten und verhindert mehrfaches Umschwenken bei mehreren Einzelschritten (Update, IP-Adressen ändern etc.)
    • Die im Wartungsmodus zur Verfügung stehenden Dienste werden im Assistenten im Schritt 4 bzw. unter Netzwerk Clusterkonfiguration  Bereich Anwendungen konfiguriert
    • Die UTM ist im Wartungsmodus nicht über die virtuelle IP sondern nur über eine feste IP-Adresse erreichbar
    cli> cluster maintainance set value "0"
    cli> system update interface         		OK Deaktiviert den Wartungsmodus
    Master
    cli> cluster info
    attribute    |value
-------------+-----
cluster_state|backup
sync_state   |synchronized
hotwire_dev  |eth2
maintainance |true
    		Zustand während des gesetzten "Maintainance Mode" auf der Master
    Spare
    cli> cluster info
    attribute    |value
-------------+-----
cluster_state|master
sync_state   |synchronized
hotwire_dev  |eth2
maintainance |false
    		 Zustand während des gesetzten "Maintenance Mode" auf der Spare


    Einschränkungen

    DHCP-Client nicht mit HA-Schnittstelle kombinieren

  • Es darf kein HA Interface auf einem Ethernet oder VLAN Interface konfiguriert werden, wenn das Interface als DHCP Client konfiguriert wurde und die UTM dort eine IP-Adresse dynamisch zugewiesen bekommt.
    Sollte der DHCP Server nicht erreichbar sein nachdem sie die UTM gestartet haben und ist sie in dem Augenblick auch der Master im Cluster, wird die virtuelle IP-Adresse vom Interface entfernt sobald der DHCP Server wieder erreichbar ist und die UTM eine neue IP-Adresse vom DHCP Server empfängt.

    • DHCP-Server in einer Clusterumgebung

  • Bei Verwendung der UTM als DHCP-Server dürfen diese IP-Adressen nicht in der gleichen Broadcast Domain der anderen IP-Adressen liegen.
    Der DHCP-Server würde sich sonst beim Fallback auf die Physische Adresse der Spare-UTM schlüsseln und die Leases nicht synchronisieren. Siehe: Cluster Konfiguration Schritt 2
    • Abgerufen von „https://wiki.securepoint.de/index.php?title=UTM/NET/Cluster&oldid=92774“
