Dieser Artikel beschreibt das Einsetzen einer SIM-Karte (UMTS oder LTE) in eine Securepoint Appliance


Letzte Anpassung zur Version: G3 (2019)

Neu:

  • Berücksichtigung neuer Hardware
  • Layoutanpassung für mobile Ansicht
  • Englische Übersetzung



Werkzeug

  • Kreuzschlitz-Schraubendreher (Phillips/ PH2)

SIM-Karte

  • Mini-SIM (=Die größte der drei gebräuchlichen Formate: Mini-, Micro- Nano-Sim)

Einsetzen de SIM-Karte

Die Geräte Black Dwarf, RC 100 und RC 200 unterscheiden sich nicht in der Hardware für die SIM-Karte.
Lediglich die Gehäusefarbe variiert.
Vor einsetzen der SIM-Karte muss das Gerät stromlos gemacht werden. Andernfalls wird das LTE-Modul nicht erkannt!

Hardware der G2

  • An der Unterseite des Gerätes befindet sich eine Klappe, die mit zwei Schrauben befestigt ist.
  • Nach dem Lösen der beiden Schrauben, kann die Klappe abgenommen werden.
  • Kartenhalterung nach links (zum Klappscharnier) drücken und aufklappen.
  • SIM-Karte in die Führungsschiene einstecken. Abgeschrägte Ecke nach oben, Kontaktseite muss nach schließen der Halterung zur Platine zeigen.
  • Kartenhalterung schließen und nach rechts drücken, bis sie einrastet und die Karte fest auf den Kontakten hält.

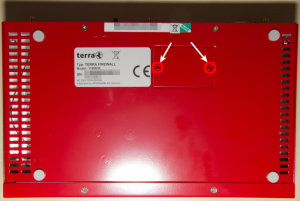

Schrauben des Deckels
RC100 G2 SIM-Karten-Slot.png

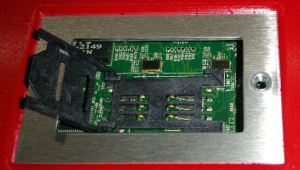

geöffneter SIM-Karten-Slot
SIM-Karte Ecke oben links.png
Einschubrichtung SIM-Karte














Hardware der G3 (2017)

Zum Entfernen der SIM-Karte empfehlen wir eine Pinzette.


  • Lösen der Schraube an der Front des SIM-Kartenslots
  • Aufklappen des SIM-Kartenslots
  • Die SIM-Karte vorsichtig so einschieben, dass sie unterhalb des Mainboards, mit der Kontaktseite nach oben und mit der abgeschrägten Kante nach außen zeigt
  • Den SIM-Kartenslot mit der Metallplatte abdecken und festschrauben

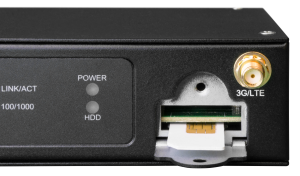

  • Bitte die SIM-Karte wie hier abgebildet einschieben
SIM-Karte einschieben
Einschubrichtung SIM-Karte














Hardware der G3 (2019)

  • Lösen der Schraube an der Front des SIM-Kartenslots
  • Aufklappen des SIM-Kartenslots
  • Entfernen einer SIM-Karte durch kurzes drücken auf die SIM-Karte. Ein Federmechanismus schiebt die Karte dann einige mm aus dem Gerät.
  • Die SIM-Karte vorsichtig mit der Kontaktseite nach oben und mit der abgeschrägten Kante zum Gerät hin einschieben.
  • Die SIM-Karte muss in dem Federmechanismus einrasten.
  • Den SIM-Kartenslot mit der Metallplatte abdecken und festschrauben
RC100 G3 2019 SIM-Einschub.png

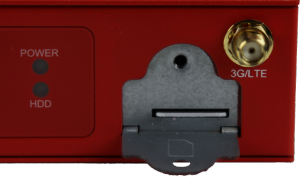

SIM-Karten-Slot
SIM-Karte Ecke oben rechts.png
Einschubrichtung SIM-Karte
