In dieser Seite werden die Variablen für unterschiedliche Sprachen definiert.
Diese Seite wird auf folgenden Seiten eingebunden





























































Einrichtung des DHCP-Servers für ein IPv4-Netzwerk

Letzte Anpassung zur Version: 14.1.1 (11.2025)

Neu:
  • Das Design des Dialogs wurde überarbeitet
Zuletzt aktualisiert:
notempty
Dieser Artikel bezieht sich auf eine Beta-Version
Aufruf: UTM-IP:Port oder UTM-URL:Port
Port wie unter Netzwerk / Servereinstellungen / Webserver konfiguriert
Default-Port: 11115
z.B.: https://utm.ttt-point.de:11115
Default: https://192.168.175.1:11115 Netzwerk Netzwerkkonfiguration


IP-Adressbereiche vorbereiten

Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk Netzwerkschnittstellen

Damit die Firewall als DHCP-Server in einem Netz fungieren kann, muss eine feste IP aus dem Netzbereich, der vergeben werden soll, auf der entsprechenden Schnittstelle liegen. Im Beispiel werden IP-Adressen im Netzwerk 192.168.222.0/24 vergeben. Um dieses Vorhaben zu realisieren, wird eine IP aus diesem Netzwerk auf dem Interface hinzugefügt. LAN3 → → IP-Adressen → In der Klickbox ggf. die IP-Adresse aus dem gewünschtem Netz mit der gewünschten Subnetzmaske eintragen/auswählen. Hier 192.168.222.1/24



DHCP-Server einrichten

DHCP

Allgemein

Allgemein

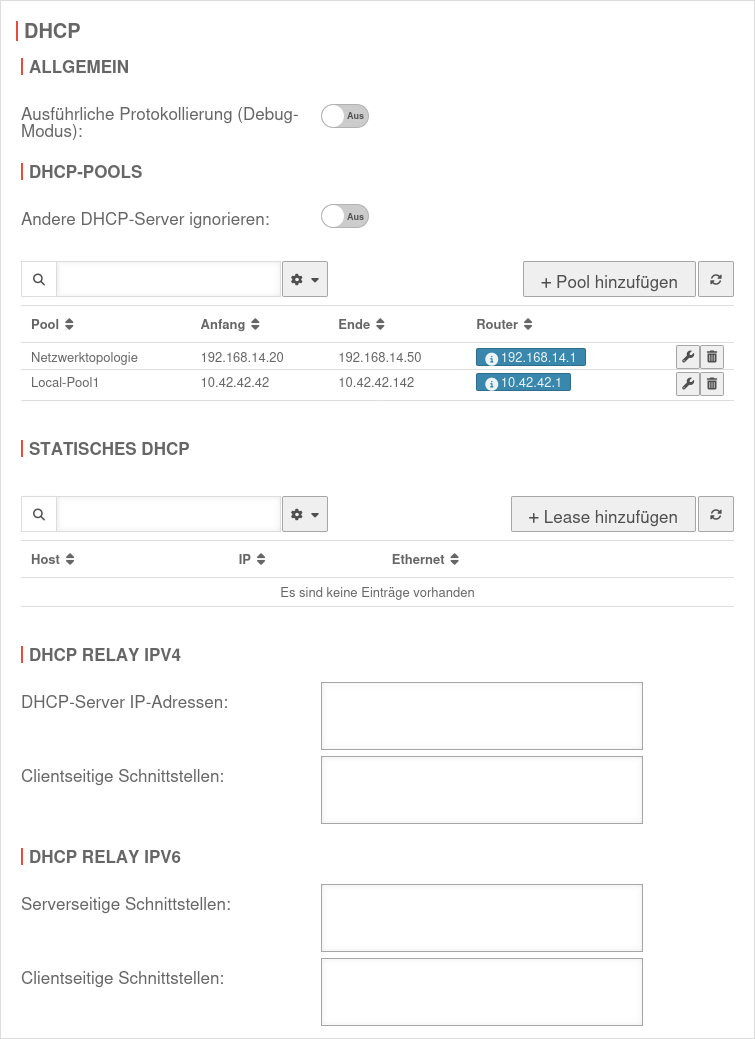

Beschriftung Wert Beschreibung Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk DHCP-Pools
Ausführliche Protokollierung (Debug-Modus):
notempty
Neu
 Aus Bei Aktivierung werden alle DHCP-Anfragen in das Syslog aufgenommen

DHCP-Pools

DHCP-Pools
  • Es können mehrere DHCP-Pools hinzugefügt werden
  • Dabei steht nur der erste Pool je Subnetz für dynamische Leases zur Verfügung.
    Weitere Pools sind ausschließlich für statische Leases nutzbar
    Beispiel:
    Pool_1: 192.168.14.20 - 192.168.14.50

    Pool_2: 192.168.14.100 - 192.168.14.150

    • Sind 31 Leases per DHCP vergeben worden, werden keine weiteren dynamischen Leases mehr zugewiesen.
    • Der 32. Client erhält keine IP-Adresse mehr dynamisch zugewiesen und hat damit keine Netzwerk-Kommunikation.
    • Ist einem Client über die MAC-Adresse ein statisches Lease mit der Adresse 192.168.14.101 zugeordnet, wird diese zugewiesen.
  • Nach einem Klick auf Pool hinzufügen öffnet sich der Einrichtungsassistent und die DHCP-Parameter können angegeben werden
Andere DHCP-Server ignorieren: Aus Bei Aktivierung werden andere DHCP-Server
notempty
Neu: IPv4 und IPv6
ignoriert.

Werden (über alle Pools zusammen) mehr als 1000 IP-Adressen per DHCP benötigt, muss die Anzahl der möglichen Leases erhöht werden.

Die geschieht im Menü Extras Erweiterte Einstellungen  Bereich Extc-Variablen mit der Variablen MAXLEASES.

Der Wert 0 entspricht dabei dem Defaultwert des Dienstes: 1000 Leases.

Werden mehr Leases benötigt, muss hier der tatsächliche Wert eingetragen werden. Bearbeiten
Pool hinzufügen UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration
Schritt 1: Name + Pool-Länge
In Schritt 1 wird der Name für den Pool sowie der gültige IP-Bereich für den DHCP verlangt.
Im Beispiel werden folgende IP-Adressen vergeben
Pool-Startadresse: 192.168.222.150/--- 
Pool-Endadresse: 192.168.222.170/--- 
Pool hinzufügen UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration
Schritt 2: Nameserver
In Schritt 2 kann der DNS-Server für die DHCP-Clients festgelegt werden.
Hier kann entweder die IP eines öffentlichen DNS-Servers oder die IP der Firewall selbst eingetragen werden. Im Beispiel nutzen die Clients die Firewall selber als DNS.
notempty
Damit die UTM die DNS-Anfragen aus dem internen Netzwerk auch beantwortet, wird eine entsprechende Regel benötigt.
Pool hinzufügen UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration
Schritt 3: Router + Optionen
In Schritt 3 des Assistenten wird das Standardgateway der DHCP-Clients angegeben.
Im Normalfall wird hier immer die IP der Firewall eingetragen.
notempty
Ein falscher Eintrag in diesem Feld verhindert möglicherweise einen Zugriff in das Internet!
Pool bearbeiten

Nachdem der Pool korrekt angelegt wurde, können die Pool-Start- und Endadresse geändert, sowie weitere Parameter des DHCP-Pools eingerichtet werden, die an den DHCP-Client übergeben werden sollen.


Allgemein

Pool bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration Pool bearbeiten Bereich Allgemein

Änderungen bei der Pool-Startadresse und der Pool-Endadresse möglich



Einstellungen - DHCP Optionen
Option Options-Nummer Wert Beschreibung Pool bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration Pool bearbeiten Bereich Allgemein
Router: 3 »192.168.222.1 Router, wie in Schritt 3 konfiguriert
Domainname: 15 securepoint.local Name der Domain, in der die DHCP-Leases vergeben werden
Domain Nameserver: 5 »192.168.222.1 Nameserver, wie in Schritt 2 konfiguriert
Netbios Nameserver: 44     NetBIOS over TCP/IP Name Server Option
SMTP-Server: 69     Simple Mail Transport Protocol (SMTP) Server Option
NTP Server: 41     Server sollten in der Reihenfolge ihrer Präferenz aufgelistet werden.
Vendor Encapsulated Options: 43     Werte müssen codiert angegeben werden.
TFTP Server Name: 66 profile.gigaset.net Die IPv4-Adresse, oder der Hostname vom TFTP Server
option tftp-server-name text;
Bootfile Name: 67   Die Bezeichnung der Datei des Bootfile
option bootfile-name text;
Default URL: 114 https://teamwork.gigaset.com/gigawiki/display/GPPPO/DHCP+option+114 Default URL
option default-url string;
VLAN ID: 132     Die ID des verwendeten VLAN
option vlan-id code 132 = text;
option vlan-id "128";
Next Server:     Die IPv4-Adresse des Next Servers
  • Fehlt der Wert, kann TFTP gegebenenfalls nicht funktionieren.
    • Default Lease Time: 51 600 Sekunden Standard Gültigkeitsdauer der IP-Adresse, wenn der Client keine explizite Dauer angefragt hat.
    Maximal Lease Time: 7200 Sekunden Maximale Gültigkeitsdauer der IP-Adresse in Sekunden, die der Client bei expliziter Anfrage erhalten darf.
    Unbekannte Clients ablehnen: Nein Bei Aktivierung Ja wird nur dann eine IP-Adresse vergeben, wenn zu der MAC-Adresse des Clients ein Eintrag im Reiter Statisches DHCP vorhanden ist.
    notempty
    geändertes Standard Verhaltenab v12.7: Der statische Lease Eintrag zum DHCP muss im selben Pool vorliegen um als bekannt zu gelten.
    Der statische Lease Eintrag zum DHCP muss im selben Pool vorliegen um als bekannt zu gelten.
    Erweiterte Einstellungen
    notempty
    Neu ab: 14.1.1

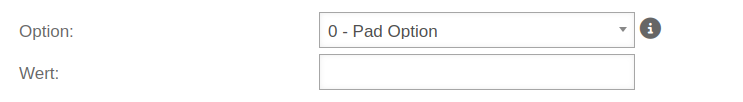

    Falls weitere DHCP-Einstellungen vorgenommen werden sollen, kann mittels der Schaltfläche Option hinzufügen in dem sich öffnendem Dialogfenster aus allen 256 möglichen Optionen eine ausgewählt und deren Wert eingegeben werden. Pool Option hinzufügen UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfigurationPool bearbeiten

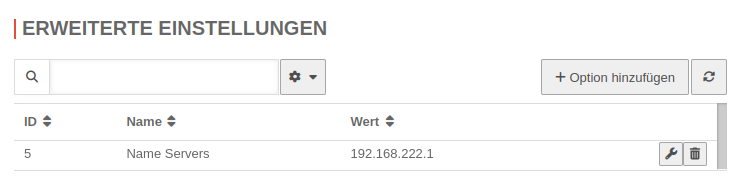

    Beschriftung Wert Beschreibung Pool bearbeiten UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration Erweiterte Einstellungen mit einer eingestellten DHCP-Option
    ID 5 Die ID der DHCP-Option
    Im Dialogfenster wird beim Hovern beim -Icon deren RFC-Nummer angezeigt
    Name Name Servers Der Name der DHCP-Option
    Wert 192.168.222.1 Der Wert der DHCP-Option.

    Je nach ausgewählter DHCP-Option kann ein anderer Werttyp benötigt werden.


    Statisches DHCP

    Statisches DHCP

    Sollen Hosts vorgegebene IP-Adressen zugewiesen bekommen (also an die MAC-Adresse gebundene feste IPs, die aber durch die UTM zugeteilt werden), können diese IPs mit statischen Leases reserviert werden:
    Konfiguration unter Netzwerk Netzwerkkonfiguration  Bereich Statisches DHCP mit der Schaltfläche Lease hinzufügen

    Host: MaxMustermann-Laptop Aussagekräftiger Hostname Lease hinzufügen UTMbenutzer@firewall.name.fqdnNetzwerkNetzwerkkonfiguration Dialog Lease hinzufügen
    Ethernet: 12:34:56:78:90:AB MAC-Adresse des Hosts
    IP: 192.168.222.111/---  IP-Adresse, die exklusiv für diesen Host reserviert werden soll
    Speichern und schließen Speichert und übernimmt den Lease und schließt den Erstellungsdialog.
    notempty
    Wichtig: Leases müssen zwingend in einem existierenden DHCP-Pool liegen!
    		Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk Statisches DHCP
    notempty
    Eine gemeinsame Verwendung von statischen und dynamischen IP-Adressen innerhalb eines Pools ist möglich.


    Statische Leases ausserhalb eines Pools

    Bestehende Statische Leases, die nicht innerhalb eines DHCP-Pools liegen, müssen zwingend geändert werden
    Werden solche Leases nach einem Update erkannt, wird eine Meldung eingeblendet, die auffordert, die DHCP-Einstellungen anzupassen.
    Es können nun entweder
    • die Leases angepasst und in bestehenden Pools verlegt werden
      oder
    • weitere DHCP-Pools erzeugt werden, die statische Leases beinhalten
      oder
    • bestehende DHCP-Pools erweitert werden, so daß sie statische Leases beinhalten
    Warnung bei Anmeldung

    In dieser Seite werden die Variablen für unterschiedliche Sprachen definiert.
    Diese Seite wird auf folgenden Seiten eingebunden















    Konfiguration des DHCP-Relay

    Mit dem DHCP-Relay können Geräte ihre Netzwerkkonfiguration dynamisch über das Netz erhalten, auch wenn der DHCP Server in einem anderen Teilnetz steht.

    Beschriftung Wert Beschreibung Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdnNetzwerk Netzwerkkonfiguration DHCP Relay Übersicht
    Debug-Modus aktivieren:
    notempty
    Neu ab v12.7.1
    		 Aus Erst bei Aktivierung Ein werden Logmeldungen geschrieben

    DHCP Relay IPv4

    DHCP Relay IPv4
    DHCP-Server IP-Adressen:
    notempty
    aktualisiert
    Mehrere Einträge möglich
    		 »192.168.178.1 IP-Adressen des/der DHCP-Server/s
    Das Netz bzw. die Netze, in dem die Server stehen müssen der UTM bekannt sein.
    Clientseitige Schnittstellen: LAN2 Schnittstellen, für die der DHCP Server zuständig sein soll.

    DHCP Relay IPv6

    DHCP Relay IPv6
    Serverseitige Schnittstellen: LAN1 Schnittstelle, hinter der ein DHCP-v6 Server steht
    Clientseitige Schnittstellen: LAN2 Schnittstellen, für die ein DHCP-v6 Server zuständig sein soll.


    Widget

    Im Administratorinterface der UTM existiert ein DHCP-Widget, welches einen Überblick über die vorhandenen DHCP-Verbindungen liefert.
    Weitere Informationen sind im Wiki-Artikel UTM Widgets zu finden.
