API Keys für UTM Monitoring nutzen

Letzte Anpassung zur Version: 2.14 (02.2026)

Neu:

notemptyDieser Artikel bezieht sich auf eine Beta-Version

-
Aufruf: portal.securepoint.cloud Allgemein API Keys

Einleitung

API Keys ermöglichen für andere Anwendungen eine Authentifizierung im USC Portal.
Dabei haben die API Keys einen festgelegten Geltungsbereich der z.Zt. ausschließlich Metriken für ein Monitoring umfasst.

Übersicht

Allgemeine Optionen

Suche Filtert die Anzeige

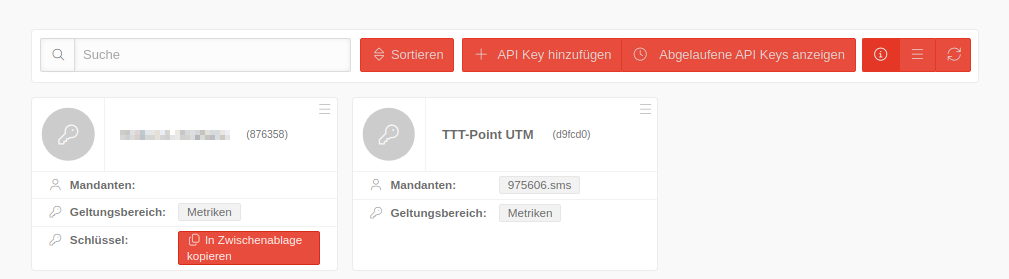

API Keys im USC Portal
 Sortieren Per Klick auf diese Schaltfläche öffnet sich ein Menü, indem nach bestimmten Kriterien die Kacheln sortiert werden können
Name Name
Aufsteigend/Absteigend Zeigt die Suchergebnisse alphabetisch aufsteigen/absteigend an
 API Key hinzufügen Fügt einen neuen API Key hinzu
 Abgelaufene API Keys ausblenden API Keys die abgelaufen sind, lassen sich über diese Schaltfläche ausblenden. Diese API Keys besitzen das Label  Abgelaufen.

Kacheloptionen

Folgende Details werden in der Kachel angezeigt
 Mandanten: Zeigt die Mandanten an, für die die API angewendet wird
 Geltungsbereich: Zeigt die Geltungsbereiche der API an
 Schlüssel: Über die Schaltfläche  In Zwischenablage kopieren wird der Schlüssel des API Key in die Zwischenablage kopiert
notemptyNeu ab: 2.14 Mit der Schaltfläche oben rechts in jeder Profilkachel stehen folgende Optionen zur Verfügung
 Bearbeiten Der Kommentar-Parameter des API Keys ist bearbeitbar
 Löschen Der API Key wird gelöscht

API Key hinzufügen

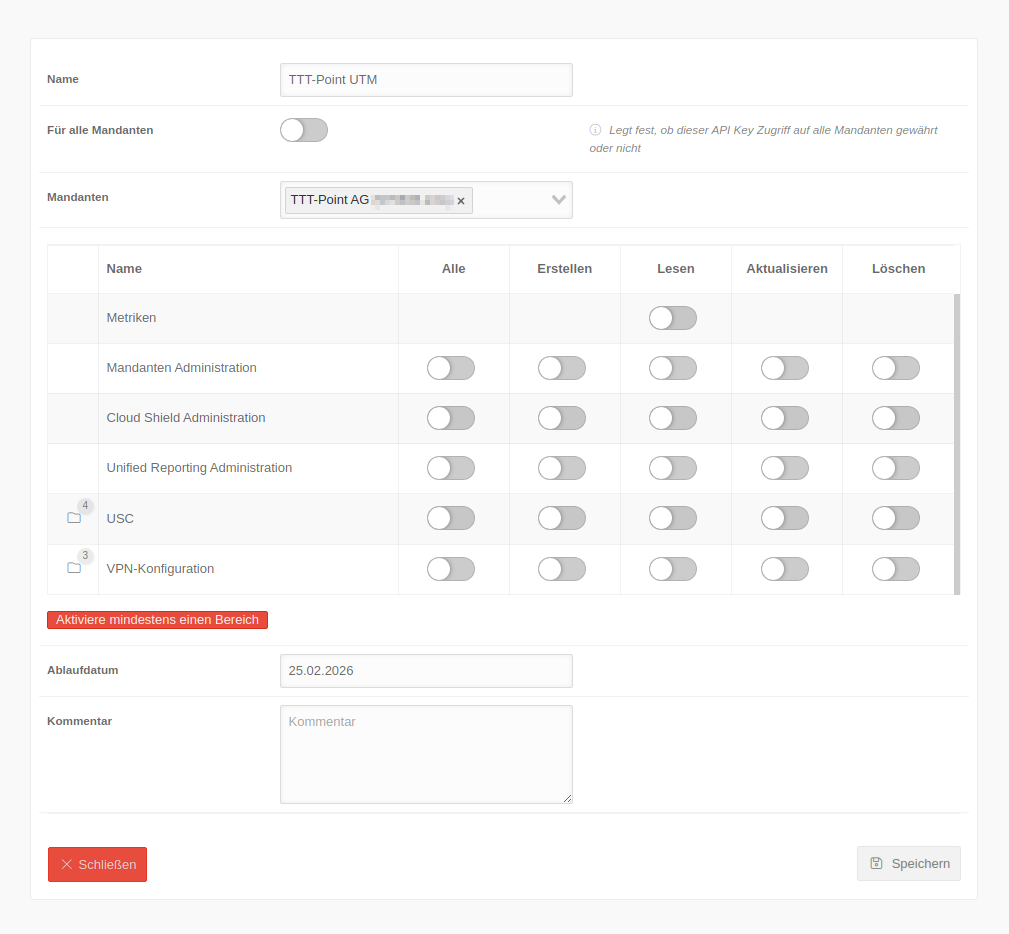

 API Key hinzufügen
Beschriftung Wert Beschreibung
API Key
Name UTMs TTT-Point Aussagekräftiger einmaliger Name für den API-Key

notemptyMuss mindestens aus 3 Zeichen bestehen

Für alle Mandanten    Bei Aktivierung    wird diesem API Key Zugriff auf alle Mandanten gewährt
Mandanten TTT-Point AG Mandanten, für die die API Werte ausgibt notemptyWird kein Mandant angegeben, werden Werte für sämtliche Mandanten und den Reseller selbst ausgegeben!
Geltungsbereich notemptyNeu ab: 2.14
  • Die möglichen Geltungsbereiche für den API Key
  • Jeder Geltungsbereich kann bestimmte Rechte gegeben werden, durch die Aktivierung der jeweiligen Schaltfläche   
  • Folgende Rechte stehen zur Auswahl: Alle, Erstellen, Lesen, Aktualisieren, Löschen
    Wird das Recht Alle aktiviert   , werden die anderen Rechte automatisch auch aktiviert
notemptyMindestens ein Geltungsbereich muss aktiv sein
Metriken Lediglich das Lesen-Recht steht zur Verfügung
Mandanten Administration Alle Rechte stehen zur Verfügung
Cloud Shield Administration Alle Rechte stehen zur Verfügung
Unified Reporting Administration Alle Rechte stehen zur Verfügung
Uneingeschränkt Alle Rechte stehen zur Verfügung
 USC
  • Alle Rechte stehen zur Verfügung
  • Wird ein Recht aktiviert   , wird dieses Recht auch für die Unterbereiche entsprechend aktiviert
  • Für eine bessere Übersicht kann mit einem Klick auf / die Unterbereiche ausgeblendet/eingeblendet werden
Unified Security Console Administration Alle Recht bis auf Löschen steht zur Verfügung
Bei einer Rechteaktivierung wird auch das entsprechende Recht im Geltungsbereich VPN-Konfiguration aktiviert
UTM Administration Alle Rechte stehen zur Verfügung
Bei einer Rechteaktivierung wird auch das entsprechende Recht im Geltungsbereich VPN-Konfiguration aktiviert
UTM Zero-Touch Administration Alle Rechte stehen zur Verfügung
Windows Administration Alle Rechte stehen zur Verfügung
Access Point Administration Alle Rechte stehen zur Verfügung
 VPN-Konfiguration
  • Alle Rechte stehen zur Verfügung
  • Wird ein Recht aktiviert   , wird dieses Recht auch für die Unterbereiche entsprechend aktiviert
  • Für eine bessere Übersicht kann mit einem Klick auf / die Unterbereiche ausgeblendet/eingeblendet werden
Unified Security Console Administration Alle Recht bis auf Löschen steht zur Verfügung
Bei einer Rechteaktivierung wird auch das entsprechende Recht im Geltungsbereich USC aktiviert
UTM Administration Alle Rechte stehen zur Verfügung
Bei einer Rechteaktivierung wird auch das entsprechende Recht im Geltungsbereich USC aktiviert
Mobile Security Administration Alle Rechte stehen zur Verfügung
Ablaufdatum Wählen Sie ein Datum Es muss ein Ablaufdatum gewählt werden
Soll die Geltungsdauer später geändert werden, ist es lediglich möglich, den API-Key zu löschen
Kommentar     Freies Textfeld
  Speichern Legt den API-Key an und schließt den Dialog
  • Lediglich der Parameter Kommentar lässt sich später noch bearbeiten

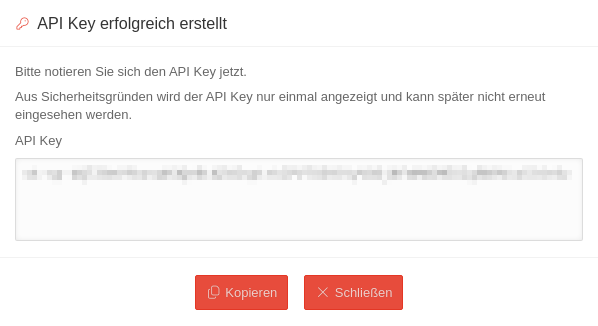

    • notemptyNeu ab: 2.14 Ein Dialogfenster öffnet sich, indem der generierte API Key angezeigt wird.
    •  Kopieren kopiert den API Key in die Zwischenablage
    •  Schließen schließt den Dialog

    notemptyDen API Key bitte notieren. Aus Sicherheitsgründen wird der API Key nur einmalig angezeigt und kann später nicht mehr angezeigt werden!

    Anwendungsbeispiel





  • Hinweis

    Dieser Abschnitt beinhaltet Beschreibungen der Software von Drittanbietern und basiert auf dem Stand zum Zeitpunkt der Erstellung dieser Seite.
    Änderungen an der Benutzeroberfläche durch den Hersteller sind jederzeit möglich und müssen in der Durchführung entsprechend berücksichtigt werden.
    Alle Angaben ohne Gewähr.

    • Das folgende Beispiel setzt eine funktionsfähige Installation folgender Produkte voraus:
    • Linux VM
    • Prometheus (Opensource Monitoring)
    • Grafana (Open-Source-Anwendung zur grafischen Darstellung von Daten)
    • ngninx (Webserver)
    notemptyKeine Unterstützung durch unseren Support für Fremdprodukte
    Wir leisten keinerlei Support für diese Anwendungen und können keine Unterstützung für Installation oder Konfiguration geben.
    Es werden hier lediglich Anwendungs-Szenarien für API Keys gezeigt.


    Prometheus Konfiguration bearbeiten

    Öffnen der Konfigurationsdatei von Prometheus z. B. mit Editor nano sudo nano /etc/prometheus/prometheus.yml

    Abschnitt scrape_configs: notemptyAktualisiert zu 10.2025

    global: scrape_interval: 15s evaluation_interval: 15s scrape_configs: - job_name: 'securepoint_cloud_metrics_2.2' scrape_interval: 60s scrape_timeout: 30s metrics_path: '/sms-mgt-api/api/2.0/metrics' scheme: https bearer_token: 'eyJhbGciOiJIUzI1NiIsInR5c......' params: version: ['2.2'] static_configs: - targets: ['portal.securepoint.cloud']

  • Als bearer_token wird der Wert des API Keys (mit Hochkommata) eingetragen.

    •

    Anschließend Konfiguration speichern und den Dienst neu starten. sudo systemctl restart prometheus

    Der Befehl sudo systemctl status prometheus.service zeigt, ob der Dienst korrekt starten konnte.
    verlassen der Ergebnis-Anzeige mit Taste q

    Ein Aufruf der Prometheus-Seite im Menü Status / Targets im Browser sollte ein Ergebnis ähnlich dem nebenstehend gezeigten bieten.



    Grafana Konfiguration

    Datenquelle hinzufügen
    • Aufruf von Grafana im Webbrowser
    • Im Seitenmenü: Connections
      In älteren Versionen Burger Menü oben links
    • Menüpunkt Data soures
    • Schaltfläche: Add new data source
    • Prometheus wählen
    • URL des Prometheus-Servers mit Port angeben, z.B.: http://localhost:9090
    • Speichern mit Save & test


    Grafana Dashboard konfigurieren
    Beispiel 1 - Grafische Darstellung
    Beispiel 1
    UTMs Online/offline/Firmware-Version (Graphische Darstellung)
    Das Ergebnis sollte in etwa so wie dieses Dashboard aussehen.
    • in der Menüleiste
    • Schaltfläche  Import
    • Im Feld Import via panel json folgenden Code eintragen:

    { "__inputs": [ { "name": "DS_PROMETHEUS", "label": "Prometheus", "description": "", "type": "datasource", "pluginId": "prometheus", "pluginName": "Prometheus" } ], "__elements": {}, "__requires": [ { "type": "panel", "id": "gauge", "name": "Gauge", "version": "" }, { "type": "grafana", "id": "grafana", "name": "Grafana", "version": "9.3.6" }, { "type": "datasource", "id": "prometheus", "name": "Prometheus", "version": "1.0.0" }, { "type": "panel", "id": "table", "name": "Table", "version": "" }, { "type": "panel", "id": "timeseries", "name": "Time series", "version": "" } ], "annotations": { "list": [ { "builtIn": 1, "datasource": { "type": "grafana", "uid": "-- Grafana --" }, "enable": true, "hide": true, "iconColor": "rgba(0, 211, 255, 1)", "name": "Annotations & Alerts", "target": { "limit": 100, "matchAny": false, "tags": [], "type": "dashboard" }, "type": "dashboard" } ] }, "editable": true, "fiscalYearStartMonth": 0, "graphTooltip": 0, "id": 16, "links": [], "liveNow": false, "panels": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "mode": "thresholds" }, "mappings": [], "thresholds": { "mode": "absolute", "steps": [ { "color": "text", "value": null }, { "color": "green", "value": 1 } ] } }, "overrides": [] }, "gridPos": { "h": 8, "w": 5, "x": 0, "y": 0 }, "id": 10, "options": { "orientation": "auto", "reduceOptions": { "calcs": [ "lastNotNull" ], "fields": "", "values": false }, "showThresholdLabels": false, "showThresholdMarkers": true }, "pluginVersion": "10.0.2", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "expr": "sum(utm_usc_online_total)", "legendFormat": "__auto", "range": true, "refId": "A" } ], "title": "UTMs online", "type": "gauge" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "mode": "thresholds" }, "mappings": [], "thresholds": { "mode": "absolute", "steps": [ { "color": "green", "value": null }, { "color": "red", "value": 1 } ] } }, "overrides": [] }, "gridPos": { "h": 8, "w": 5, "x": 5, "y": 0 }, "id": 9, "options": { "orientation": "auto", "reduceOptions": { "calcs": [ "lastNotNull" ], "fields": "", "values": false }, "showThresholdLabels": false, "showThresholdMarkers": true }, "pluginVersion": "10.0.2", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "expr": "sum(utm_usc_offline_total)", "legendFormat": "__auto", "range": true, "refId": "A" } ], "title": "UTMs offline", "type": "gauge" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "mode": "palette-classic" }, "custom": { "hideFrom": { "legend": false, "tooltip": false, "viz": false } }, "mappings": [], "unit": "none" }, "overrides": [] }, "gridPos": { "h": 8, "w": 4, "x": 10, "y": 0 }, "id": 8, "options": { "legend": { "displayMode": "table", "placement": "bottom", "showLegend": true, "values": [ "value", "percent" ] }, "pieType": "pie", "reduceOptions": { "calcs": [ "lastNotNull" ], "fields": "", "values": false }, "tooltip": { "mode": "single", "sort": "none" } }, "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "exemplar": false, "expr": "sum by (version) (utm_usc_online_status{last_contact!=\"-1\"})", "format": "heatmap", "hide": false, "instant": false, "interval": "", "legendFormat": "{{label_name}}", "range": true, "refId": "A" } ], "title": "Firmware - Verteilung", "type": "piechart" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "mode": "palette-classic" }, "custom": { "axisCenteredZero": false, "axisColorMode": "text", "axisLabel": "", "axisPlacement": "auto", "barAlignment": 0, "drawStyle": "line", "fillOpacity": 0, "gradientMode": "none", "hideFrom": { "legend": false, "tooltip": false, "viz": false }, "lineInterpolation": "linear", "lineWidth": 1, "pointSize": 5, "scaleDistribution": { "type": "linear" }, "showPoints": "auto", "spanNulls": false, "stacking": { "group": "A", "mode": "none" }, "thresholdsStyle": { "mode": "off" } }, "decimals": 0, "mappings": [], "thresholds": { "mode": "absolute", "steps": [ { "color": "green", "value": null }, { "color": "red", "value": 80 } ] }, "unit": "UTMs" }, "overrides": [] }, "gridPos": { "h": 8, "w": 10, "x": 14, "y": 0 }, "id": 5, "options": { "legend": { "calcs": [], "displayMode": "list", "placement": "bottom", "showLegend": true }, "tooltip": { "mode": "single", "sort": "none" } }, "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "expr": "sum by (accountname) (utm_usc_online_status)", "legendFormat": "__auto", "range": true, "refId": "A" } ], "title": "UTMs online", "type": "timeseries" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "fixedColor": "dark-green", "mode": "thresholds" }, "custom": { "align": "left", "cellOptions": { "type": "auto" }, "inspect": false }, "mappings": [ { "options": { "0": { "index": 0, "text": "OFFLINE" }, "1": { "index": 1, "text": "ONLINE" }, "-1": { "index": 2, "text": "⁣" } }, "type": "value" } ], "max": 1, "thresholds": { "mode": "absolute", "steps": [ { "color": "dark-red", "value": null }, { "color": "dark-green", "value": 1 } ] }, "unit": "none" }, "overrides": [ { "matcher": { "id": "byName", "options": "Status" }, "properties": [ { "id": "custom.cellOptions", "value": { "mode": "gradient", "type": "color-background" } }, { "id": "custom.width", "value": 77 }, { "id": "custom.align", "value": "center" } ] }, { "matcher": { "id": "byName", "options": "device_id" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "UTM im Unified Security Portal anzeigen", "url": "https://portal.securepoint.cloud/sms/#show-tenant-${__data.fields.Domäne}-usc-utms-${__data.fields.Geräte-ID}" } ] } ] }, { "matcher": { "id": "byName", "options": "last_contact" }, "properties": [ { "id": "unit", "value": "dateTimeFromNow" } ] }, { "matcher": { "id": "byName", "options": "update" }, "properties": [ { "id": "custom.cellOptions", "value": { "mode": "gradient", "type": "color-background" } }, { "id": "mappings", "value": [ { "options": { "none": { "color": "transparent", "index": 1, "text": "Nicht verfügbar" } }, "type": "value" }, { "options": { "pattern": "\\s*", "result": { "color": "transparent", "index": 0, "text": "Nicht verfügbar" } }, "type": "regex" }, { "options": { "pattern": ".+", "result": { "color": "dark-green", "index": 2 } }, "type": "regex" } ] } ] }, { "matcher": { "id": "byName", "options": "WebSession" }, "properties": [ { "id": "mappings", "value": [ { "options": { "0": { "index": 0, "text": "⁣" }, "1": { "index": 1, "text": "Starte WebSession" } }, "type": "value" } ] }, { "id": "links", "value": [ { "title": "Starte WebSession", "url": "" } ] } ] }, { "matcher": { "id": "byName", "options": "virusscanner_lastrun" }, "properties": [ { "id": "unit", "value": "dateTimeFromNow" }, { "id": "mappings", "value": [] } ] }, { "matcher": { "id": "byName", "options": "virusscanner_updated" }, "properties": [ { "id": "unit", "value": "dateTimeFromNow" } ] }, { "matcher": { "id": "byName", "options": "update_version" }, "properties": [ { "id": "mappings", "value": [ { "options": { "none": { "color": "green", "index": 3 } }, "type": "value" }, { "options": { "pattern": "\\d+.*", "result": { "color": "yellow", "index": 0 } }, "type": "regex" }, { "options": { "pattern": ".+", "result": { "color": "transparent", "index": 1 } }, "type": "regex" }, { "options": { "match": "empty", "result": { "color": "transparent", "index": 2 } }, "type": "special" } ] }, { "id": "custom.cellOptions", "value": { "mode": "gradient", "type": "color-background" } } ] }, { "matcher": { "id": "byName", "options": "Hostname" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "", "url": "https://${__value.text}:11115" } ] } ] } ] }, "gridPos": { "h": 8, "w": 24, "x": 0, "y": 8 }, "id": 3, "options": { "cellHeight": "sm", "footer": { "countRows": false, "fields": "", "reducer": [ "sum" ], "show": false }, "showHeader": true, "sortBy": [ { "desc": false, "displayName": "Domäne" } ] }, "pluginVersion": "10.0.2", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "exemplar": false, "expr": "sort(utm_usc_online_status)", "format": "table", "hide": false, "instant": true, "legendFormat": "__auto", "range": false, "refId": "A" } ], "title": "UTMs", "transformations": [ { "id": "organize", "options": { "excludeByName": { "Time": true, "__name__": true, "instance": true, "job": true }, "indexByName": { "Time": 4, "Value": 3, "__name__": 5, "accountname": 1, "device_id": 9, "hostname": 2, "instance": 13, "job": 14, "last_contact": 6, "tenant_domain": 0, "update_version": 8, "version": 7, "virusscanner_lastrun": 11, "virusscanner_status": 10, "virusscanner_updated": 12 }, "renameByName": { "Time": "", "Value": "Status", "__name__": "", "accountname": "Account-Name", "device_id": "Geräte-ID", "hostname": "Hostname", "instance": "", "job": "", "last_contact": "Letzter Kontakt", "name": "UTM-Name", "tenant_domain": "Domäne", "update": "Firmware-Update", "update_version": "Update-Version", "version": "Firmware-Version", "virusscanner_lastrun": "Virusscanner-Lauf", "virusscanner_status": "Virusscanner-Status", "virusscanner_updated": "Virusscanner-Update" } } }, { "disabled": true, "id": "calculateField", "options": { "alias": "WebSession", "mode": "reduceRow", "reduce": { "include": [ "Status" ], "reducer": "last" } } }, { "id": "convertFieldType", "options": { "conversions": [ { "destinationType": "number", "targetField": "Letzter Kontakt" }, { "destinationType": "number", "targetField": "virusscanner_lastrun" }, { "destinationType": "number", "targetField": "virusscanner_updated" } ], "fields": {} } }, { "id": "organize", "options": { "excludeByName": {}, "indexByName": { "Account-Name": 1, "Domäne": 0, "Firmware-Version": 6, "Geräte-ID": 8, "Hostname": 2, "Letzter Kontakt": 5, "Status": 4, "Update-Version": 7, "Virusscanner-Lauf": 9, "Virusscanner-Status": 11, "Virusscanner-Update": 10, "WebSession": 3 }, "renameByName": {} } } ], "type": "table" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "custom": { "align": "left", "cellOptions": { "type": "auto" }, "filterable": true, "inspect": false }, "mappings": [], "thresholds": { "mode": "absolute", "steps": [ { "color": "dark-red", "value": null }, { "color": "dark-orange", "value": 14 }, { "color": "dark-green", "value": 31 } ] } }, "overrides": [ { "matcher": { "id": "byName", "options": "Value" }, "properties": [ { "id": "custom.cellOptions", "value": { "mode": "gradient", "type": "color-background" } } ] }, { "matcher": { "id": "byName", "options": "Noch gültig" }, "properties": [ { "id": "unit", "value": "Tage" } ] }, { "matcher": { "id": "byName", "options": "NFR" }, "properties": [ { "id": "mappings", "value": [ { "options": { "false": { "index": 1, "text": "Nein" }, "true": { "index": 0, "text": "Ja" } }, "type": "value" } ] }, { "id": "custom.width", "value": 68 } ] }, { "matcher": { "id": "byName", "options": "Lizenz-Typ" }, "properties": [ { "id": "custom.width", "value": 116 } ] }, { "matcher": { "id": "byName", "options": "Lizenz-ID" }, "properties": [ { "id": "custom.width", "value": 89 } ] }, { "matcher": { "id": "byName", "options": "Lizenz-ID" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "Lizenz im Reseller-Portal anzeigen", "url": "https://my.securepoint.de/2.0/licenses/${__data.fields.Lizenz-ID}" } ] } ] }, { "matcher": { "id": "byName", "options": "license_uuid" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "UTM im Unified Security Portal anzeigen", "url": "https://portal.securepoint.cloud/sms/#show-tenant-${__data.fields.Domäne}-usc-utms-${__data.fields.Geräte-ID}" } ] }, { "id": "custom.width", "value": 108 } ] }, { "matcher": { "id": "byName", "options": "Domäne" }, "properties": [ { "id": "custom.width", "value": 102 } ] } ] }, "gridPos": { "h": 14, "w": 24, "x": 0, "y": 16 }, "id": 1, "options": { "cellHeight": "sm", "footer": { "countRows": false, "fields": "", "reducer": [ "sum" ], "show": false }, "showHeader": true, "sortBy": [ { "desc": false, "displayName": "Noch gültig" } ] }, "pluginVersion": "10.0.2", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "exemplar": false, "expr": "utm_license_days_valid > 0", "format": "table", "hide": false, "instant": true, "interval": "", "key": "Q-9474a811-7756-42b1-ba32-22e507638503-0", "legendFormat": "{{label_name}}", "range": false, "refId": "A" } ], "title": "Lizenzen", "transformations": [ { "id": "filterFieldsByName", "options": { "include": { "names": [ "accountname", "license_creation_date", "license_displayname", "license_expiration_date", "license_id", "license_nfr", "license_type", "license_user", "license_uuid", "permission_affix", "tenant_domain", "Value" ] } } }, { "id": "organize", "options": { "excludeByName": { "permission_affix": true }, "indexByName": { "Value": 3, "accountname": 1, "license_creation_date": 4, "license_displayname": 2, "license_expiration_date": 5, "license_id": 6, "license_nfr": 7, "license_type": 8, "license_user": 9, "license_uuid": 10, "permission_affix": 11, "tenant_domain": 0 }, "renameByName": { "Value": "Noch gültig", "accountname": "Account-Name", "license_creation_date": "Erstellt am", "license_displayname": "Lizenz-Name", "license_expiration_date": "Gültig bis", "license_id": "Lizenz-ID", "license_nfr": "NFR", "license_type": "Lizenz-Typ", "license_user": "Anzahl Benutzer", "license_uuid": "Geräte-ID", "permission_affix": "", "tenant_domain": "Domäne" } } } ], "type": "table" } ], "refresh": "5m", "schemaVersion": 38, "style": "dark", "tags": [], "templating": { "list": [] }, "time": { "from": "now-2d", "to": "now" }, "timepicker": {}, "timezone": "", "title": "USC Monitoring I", "uid": "r38u25RRz", "version": 2, "weekStart": "" }

    • Schaltfläche Load
    • Datenquelle wählen: Select a Prometheus data source
    • Schaltfläche Import


    Beispiel 2 - UTMs Tabellarische Darstellung
    Beispiel 2
    UTMs Tabellarische Darstellung
    Dashboard mit grafischer Anzeige der UTM (online/offline/Firmware-Version)
    • in der Menüleiste
    • Schaltfläche  Import
    • Im Feld Import via panel json folgenden Code eintragen:

    { "__inputs": [ { "name": "DS_PROMETHEUS", "label": "Prometheus", "description": "", "type": "datasource", "pluginId": "prometheus", "pluginName": "Prometheus" } ], "__elements": {}, "__requires": [ { "type": "panel", "id": "gauge", "name": "Gauge", "version": "" }, { "type": "grafana", "id": "grafana", "name": "Grafana", "version": "9.3.6" }, { "type": "datasource", "id": "prometheus", "name": "Prometheus", "version": "1.0.0" }, { "type": "panel", "id": "table", "name": "Table", "version": "" }, { "type": "panel", "id": "timeseries", "name": "Time series", "version": "" } ], "annotations": { "list": [ { "builtIn": 1, "datasource": { "type": "grafana", "uid": "-- Grafana --" }, "enable": true, "hide": true, "iconColor": "rgba(0, 211, 255, 1)", "name": "Annotations & Alerts", "target": { "limit": 100, "matchAny": false, "tags": [], "type": "dashboard" }, "type": "dashboard" } ] }, "editable": true, "fiscalYearStartMonth": 0, "graphTooltip": 0, "id": null, "links": [], "liveNow": false, "panels": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "mode": "palette-classic" }, "custom": { "axisCenteredZero": false, "axisColorMode": "text", "axisLabel": "", "axisPlacement": "auto", "barAlignment": 0, "drawStyle": "line", "fillOpacity": 0, "gradientMode": "none", "hideFrom": { "legend": false, "tooltip": false, "viz": false }, "lineInterpolation": "linear", "lineWidth": 1, "pointSize": 5, "scaleDistribution": { "type": "linear" }, "showPoints": "auto", "spanNulls": false, "stacking": { "group": "A", "mode": "none" }, "thresholdsStyle": { "mode": "off" } }, "decimals": 0, "mappings": [], "thresholds": { "mode": "absolute", "steps": [ { "color": "green", "value": null }, { "color": "red", "value": 80 } ] }, "unit": "UTMs" }, "overrides": [] }, "gridPos": { "h": 5, "w": 20, "x": 0, "y": 0 }, "id": 5, "options": { "legend": { "calcs": [], "displayMode": "list", "placement": "bottom", "showLegend": true }, "tooltip": { "mode": "single", "sort": "none" } }, "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "expr": "sum(utm_usc_online_status == 1)", "legendFormat": "__auto", "range": true, "refId": "A" } ], "title": "UTMs online", "type": "timeseries" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "mode": "thresholds" }, "decimals": 0, "mappings": [], "max": 100, "min": 0, "thresholds": { "mode": "absolute", "steps": [ { "color": "dark-red", "value": null }, { "color": "dark-green", "value": 100 } ] }, "unit": "string" }, "overrides": [] }, "gridPos": { "h": 5, "w": 4, "x": 20, "y": 0 }, "id": 7, "options": { "orientation": "auto", "reduceOptions": { "calcs": [ "last" ], "fields": "", "values": false }, "showThresholdLabels": false, "showThresholdMarkers": false }, "pluginVersion": "9.3.6", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "expr": "sum(utm_usc_online_status == 1)", "legendFormat": "__auto", "range": true, "refId": "A" } ], "title": "UTMs online", "type": "gauge" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "color": { "fixedColor": "dark-green", "mode": "thresholds" }, "custom": { "align": "left", "displayMode": "auto", "inspect": false }, "mappings": [ { "options": { "0": { "index": 0, "text": "OFFLINE" }, "1": { "index": 1, "text": "ONLINE" }, "-1": { "index": 2, "text": "⁣" } }, "type": "value" } ], "max": 1, "thresholds": { "mode": "absolute", "steps": [ { "color": "dark-red", "value": null }, { "color": "dark-green", "value": 1 } ] }, "unit": "none" }, "overrides": [ { "matcher": { "id": "byName", "options": "Status" }, "properties": [ { "id": "custom.displayMode", "value": "color-background" }, { "id": "custom.width", "value": 77 }, { "id": "custom.align", "value": "center" } ] }, { "matcher": { "id": "byName", "options": "device_id" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "UTM im Unified Security Portal anzeigen", "url": "https://portal.securepoint.cloud/sms/#show-tenant-${__data.fields.Domäne}-usc-utms-${__data.fields.Geräte-ID}" } ] } ] }, { "matcher": { "id": "byName", "options": "last_contact" }, "properties": [ { "id": "unit", "value": "dateTimeFromNow" } ] }, { "matcher": { "id": "byName", "options": "update" }, "properties": [ { "id": "custom.displayMode", "value": "color-background" }, { "id": "mappings", "value": [ { "options": { "none": { "color": "transparent", "index": 1, "text": "Nicht verfügbar" } }, "type": "value" }, { "options": { "pattern": "\\s*", "result": { "color": "transparent", "index": 0, "text": "Nicht verfügbar" } }, "type": "regex" }, { "options": { "pattern": ".+", "result": { "color": "dark-green", "index": 2 } }, "type": "regex" } ] } ] }, { "matcher": { "id": "byName", "options": "virusscanner_lastrun" }, "properties": [ { "id": "unit", "value": "dateTimeFromNow" } ] }, { "matcher": { "id": "byName", "options": "virusscanner_updated" }, "properties": [ { "id": "unit", "value": "dateTimeFromNow" } ] }, { "matcher": { "id": "byName", "options": "update_version" }, "properties": [ { "id": "mappings", "value": [ { "options": { "pattern": "\\d+.*", "result": { "color": "dark-green", "index": 0 } }, "type": "regex" }, { "options": { "pattern": ".+", "result": { "color": "transparent", "index": 1 } }, "type": "regex" }, { "options": { "match": "empty", "result": { "color": "transparent", "index": 2 } }, "type": "special" } ] }, { "id": "custom.displayMode", "value": "color-background" } ] } ] }, "gridPos": { "h": 8, "w": 24, "x": 0, "y": 5 }, "id": 3, "options": { "footer": { "fields": "", "reducer": [ "sum" ], "show": false }, "showHeader": true, "sortBy": [ { "desc": true, "displayName": "Update-Version" } ] }, "pluginVersion": "9.3.6", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "exemplar": false, "expr": "sort(utm_usc_online_status{})", "format": "table", "hide": false, "instant": true, "legendFormat": "__auto", "range": false, "refId": "A" } ], "title": "UTMs", "transformations": [ { "id": "organize", "options": { "excludeByName": { "Time": true, "__name__": true, "instance": true, "job": true }, "indexByName": { "Time": 4, "Value": 3, "__name__": 5, "accountname": 1, "device_id": 9, "hostname": 2, "instance": 13, "job": 14, "last_contact": 6, "tenant_domain": 0, "update_version": 8, "version": 7, "virusscanner_lastrun": 11, "virusscanner_status": 10, "virusscanner_updated": 12 }, "renameByName": { "Time": "", "Value": "Status", "__name__": "", "accountname": "Account-Name", "device_id": "Geräte-ID", "hostname": "Hostname", "instance": "", "job": "", "last_contact": "Letzter Kontakt", "name": "UTM-Name", "tenant_domain": "Domäne", "update": "Firmware-Update", "update_version": "Update-Version", "version": "Firmware-Version", "virusscanner_lastrun": "Virusscanner-Lauf", "virusscanner_status": "Virusscanner-Status", "virusscanner_updated": "Virusscanner-Update" } } }, { "id": "convertFieldType", "options": { "conversions": [ { "destinationType": "number", "targetField": "Letzter Kontakt" }, { "destinationType": "number", "targetField": "virusscanner_lastrun" }, { "destinationType": "number", "targetField": "virusscanner_updated" } ], "fields": {} } }, { "id": "organize", "options": { "excludeByName": {}, "indexByName": { "Account-Name": 1, "Domäne": 0, "Firmware-Version": 5, "Geräte-ID": 7, "Hostname": 2, "Letzter Kontakt": 4, "Status": 3, "Update-Version": 6, "Virusscanner-Lauf": 8, "Virusscanner-Status": 10, "Virusscanner-Update": 9 }, "renameByName": {} } } ], "type": "table" }, { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "fieldConfig": { "defaults": { "custom": { "align": "left", "displayMode": "auto", "inspect": false }, "mappings": [], "thresholds": { "mode": "absolute", "steps": [ { "color": "dark-red", "value": null }, { "color": "dark-orange", "value": 30 }, { "color": "dark-green", "value": 60 } ] } }, "overrides": [ { "matcher": { "id": "byName", "options": "Value" }, "properties": [ { "id": "custom.displayMode", "value": "color-background" } ] }, { "matcher": { "id": "byName", "options": "Noch gültig" }, "properties": [ { "id": "unit", "value": "Tage" } ] }, { "matcher": { "id": "byName", "options": "NFR" }, "properties": [ { "id": "mappings", "value": [ { "options": { "false": { "index": 1, "text": "Nein" }, "true": { "index": 0, "text": "Ja" } }, "type": "value" } ] }, { "id": "custom.width", "value": 68 } ] }, { "matcher": { "id": "byName", "options": "Lizenz-Typ" }, "properties": [ { "id": "custom.width", "value": 116 } ] }, { "matcher": { "id": "byName", "options": "Lizenz-ID" }, "properties": [ { "id": "custom.width", "value": 89 } ] }, { "matcher": { "id": "byName", "options": "Lizenz-ID" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "Lizenz im Reseller-Portal anzeigen", "url": "https://my.securepoint.de/2.0/licenses/${__data.fields.Lizenz-ID}" } ] } ] }, { "matcher": { "id": "byName", "options": "license_uuid" }, "properties": [ { "id": "links", "value": [ { "targetBlank": true, "title": "UTM im Unified Security Portal anzeigen", "url": "https://portal.securepoint.cloud/sms/#show-tenant-${__data.fields.Domäne}-usc-utms-${__data.fields.Geräte-ID}" } ] }, { "id": "custom.width", "value": 108 } ] }, { "matcher": { "id": "byName", "options": "Domäne" }, "properties": [ { "id": "custom.width", "value": 102 } ] } ] }, "gridPos": { "h": 8, "w": 24, "x": 0, "y": 13 }, "id": 1, "options": { "footer": { "fields": "", "reducer": [ "sum" ], "show": false }, "showHeader": true, "sortBy": [] }, "pluginVersion": "9.3.6", "targets": [ { "datasource": { "type": "prometheus", "uid": "${DS_PROMETHEUS}" }, "editorMode": "code", "exemplar": false, "expr": "sort(utm_license_days_valid)", "format": "table", "hide": false, "instant": true, "interval": "", "key": "Q-9474a811-7756-42b1-ba32-22e507638503-0", "legendFormat": "__auto", "range": false, "refId": "A" } ], "title": "Lizenzen", "transformations": [ { "id": "filterFieldsByName", "options": { "include": { "names": [ "accountname", "license_creation_date", "license_displayname", "license_expiration_date", "license_id", "license_nfr", "license_type", "license_user", "license_uuid", "permission_affix", "tenant_domain", "Value" ] } } }, { "id": "organize", "options": { "excludeByName": { "permission_affix": true }, "indexByName": { "Value": 3, "accountname": 1, "license_creation_date": 4, "license_displayname": 2, "license_expiration_date": 5, "license_id": 6, "license_nfr": 7, "license_type": 8, "license_user": 9, "license_uuid": 10, "permission_affix": 11, "tenant_domain": 0 }, "renameByName": { "Value": "Noch gültig", "accountname": "Account-Name", "license_creation_date": "Erstellt am", "license_displayname": "Lizenz-Name", "license_expiration_date": "Gültig bis", "license_id": "Lizenz-ID", "license_nfr": "NFR", "license_type": "Lizenz-Typ", "license_user": "Anzahl Benutzer", "license_uuid": "Geräte-ID", "permission_affix": "", "tenant_domain": "Domäne" } } } ], "type": "table" } ], "refresh": "30s", "schemaVersion": 37, "style": "dark", "tags": [], "templating": { "list": [ { "datasource": { "type": "prometheus", "uid": "ftmKeWRRz" }, "filters": [], "hide": 0, "name": "Filters", "skipUrlSync": false, "type": "adhoc" } ] }, "time": { "from": "now-15m", "to": "now" }, "timepicker": {}, "timezone": "", "title": "USC Monitoring II", "uid": "r38u25RRz", "version": 43, "weekStart": "" }

    • Schaltfläche Load
    • Datenquelle wählen: Select a Prometheus data source
    • Schaltfläche Import

    -->


    Dashboard mit Übersicht zu den betriebenen UTMs (online/offline/USC aktiv/Firmware-Verteilung/UTMs pro Endkunde)

    Beispiel 3 - UTMs inkl. USC
    Beispiel 3

    notemptyNeu ab v1.28

    UTMs inkl. USC
    • in der Menüleiste
    • Schaltfläche  Import
    • Im Feld Import via grafana.com folgende ID eintragen: 20896
    • Schaltfläche Load
    • Datenquelle wählen: Select a Prometheus data source
    • Schaltfläche Import



    Dashboard mit nützlichen Informationen zu den Lizenzen (aktiv/weniger als 30 Tage/abgelaufen)

    Beispiel 4 - Übersicht der Lizenzen
    Beispiel 4

    notemptyNeu ab v1.28

    Übersicht der Lizenzen
    • in der Menüleiste
    • Schaltfläche  Import
    • Im Feld Import via grafana.com folgende ID eintragen: 20898
    • Schaltfläche Load
    • Datenquelle wählen: Select a Prometheus data source
    • Schaltfläche Import



    Dashboard mit Übersicht zu dem MDM (Anzahl/Firmwareverteilung)

    Beispiel 5 - MDM Dashboard
    Beispiel 5

    notemptyNeu ab v1.28

    MDM Dashboard
    Mobilgeräte mit Firmware Versionen
    • in der Menüleiste
    • Schaltfläche  Import
    • Im Feld Import via grafana.com folgende ID eintragen: 20874
    • Schaltfläche Load
    • Datenquelle wählen: Select a Prometheus data source
    • Schaltfläche Import



    Dashboard mit Übersicht zu VPN Verbidnungen/Tunneln (MobSec Verbindungen/Tunnel Status/USC VPN Verbindungen)

    Beispiel 6 - VPN Übersicht
    Beispiel 6

    notemptyNeu ab v1.28

    VPN Verbindungen/Tunnel Übersicht
    • in der Menüleiste
    • Schaltfläche  Import
    • Im Feld Import via grafana.com folgende ID eintragen: 20897
    • Schaltfläche Load
    • Datenquelle wählen: Select a Prometheus data source
    • Schaltfläche Import
