USC - Unified Security Console

---

UTM über die Unified Security Console konfigurieren

Letzte Anpassung: 1.30 (09.2024)

Neu:

• Es ist möglich die PIN für die aktuelle Sitzung zu merken, sowohl bei den Operationan, als auch für die Websession

• Es wird eine PIN für Rollbacks benötigt
• Aktualisierung der Websession mit PIN bei falscher PIN-Eingabe

notempty

Dieser Artikel bezieht sich auf eine Resellerpreview

v12.5.2

Aufruf: portal.securepoint.cloud

Voraussetzungen

• Hardware und VM: Es wird mindestens die Version 12.2 benötigt
• Es wird ein Benutzerzugang aus dem Resellerportal benötigt.
  Um auch Änderungen vornehmen zu können, ist es erforderlich, den Benutzerzugang bei der ersten Anmeldung im Unified Security Portal zu verknüpfen.

• Die Lizenz muss einer UTM eindeutig zuzuordnen sein
  • Cluster Lizenzen müssen neu aus dem Resellerportal geladen und dem Master bzw. der Spare separat zugewiesen werden, damit diese in der USC eindeutig sind. notempty
    Neu ab: 12.6.2
• Die UTM muss Zugriff per https auf die Unified Security Infrastruktur haben

Die UTM muss nicht, kann aber von außen erreichbar sein
(Ausnahme: Die Funktion Security Scan)
Es wird keine Verbindung von Außen zur UTM aufgebaut
Die UTM meldet sich selber im Unified Security Portal und ruft Konfigurationsänderungen und Befehle ab.
Die Einstellungen im Portal werden daher nicht in Echtzeit, sondern mit einer kleinen Verzögerung ausgeführt.

Zur Zeit noch nicht mit allen Wortmann/Terra Lizenzen nutzbar!

Vorbereitungen

Aktivieren der Steuerung über die Unified Security Console

Unified Security Console UTMbenutzer@firewall.name.fqdn

notempty

Ab Version v12.6 steht diese Funktion auch für Cluster-Lizenzen zur Verfügung (v12.6.0)

Hinweis für Cluster-Lizenzen:
Damit beide Clustermitglieder einander zugeordnet werden können, müssen auf beiden Geräten spezielle, neue Lizenzen registriert werden.

Menü Extras Registrieren Schaltfläche

Lizenzdatei einspielen

Dazu müssen im Resellerportal zwei Lizenzen herunter geladen werden.
Sollte im Resellerportal keine Lizenz als xynnnnn-SPARE gekennzeichnet sein (zusammengehörige Lizenzen haben am linken Tabellenrand eine identische Farbmarkierung) bitte eine E-Mail an lizenzen@securepoint.de senden mit Kundennamen, Kundennummer und den Seriennummern der Geräte bzw. bei VMs mit der Lizenz ID.

Der Zugriff über die Unified Security Console muss zunächst in der UTM im Menü USC selbst freigeschaltet werden.
Die UTM meldet sich nach dem Update beim Lizenzserver. Erst hier wird die Verfügbarkeit des Dienstes signalisiert und anschließend das Menü freigeschaltet.

notempty

Achtung: In der Regel dauert es wenige Minuten, in ungünstigen Fällen bis zu einer Stunde, bevor das Menü das erste Mal angezeigt wird.

Der Vorgang kann verkürzt werden, indem nach einigen Minuten Laufzeit (die UTM muss die Gelegenheit gehabt haben, sich beim Lizenzserver zu melden!) auf dem CLI der Befehl system restrictions update ausgeführt wird.

Beschriftung	Wert	Beschreibung
Datenschutzerklärung:	Ja	Der Datenschutzerklärung muss zugestimmt werden
Aktiviert:	Ja	Hiermit wird die Unified Security Console - und damit die Anzeige, Konfiguration und der Zugriff über das Securepoint Unified Security Portal aktiviert.
USC-Profile anwenden: notempty Neu ab: v.12.6.2	Ja	Erst bei einer Aktivierung können USC-Profile für diese UTM angewendet werden.
Authentifizierungsmethode:	PIN (empfohlen)Loginmaske	Authentifizierungsmethode für eine Websession
PIN:	••••••••	Als Authentifizierung für eine Websession kann eine 6-stellige PIN statt der Loginmaske mit Zugangsdaten gewählt werden. Die Pin darf nicht aus gleichen Zahlen bestehen Die Pin darf nicht aus Zahlenreihen bestehen (123456, 876543 etc.) Pins, die einem Datum ähneln (230508) oder sehr einfache Zahlenkombinationen enthalten werden als »sehr schwach« markiert
		Zeigt die Websession PIN an
		Erstellt eine neue PIN
	Die eingegebene PIN ist falsch	Nach 5 (Default-Wert Wert im CLI veränderbar mit der extc-Variable SESSIONAUTH_MAXRETRY extc value set application "spcloudpuppet" variable "SESSIONAUTH_MAXRETRY" value "5" ) fehlerhaften Eingaben in Folge wird der Zugang per PIN gesperrt. Bei einem Login auf der UTM selbst kann die PIN wieder entsperrt werden.
	Aktionen, die nur mit PIN ausführbar sind:  Neustarten  Herunterfahren  Werkseinstellungen wiederherstellen  Rollback notempty Neu ab v1.28 Cloud Backup  Wiederherstellen  Neue Websession starten

---

USC im Portal

---

Hinweis zur Zwei-Faktor-Authentifizierung

Ein Informationsdialog mit dem Hinweis zur Aktivierung der Zwei-Faktor-Authentifizierung. notempty

Ab Version 1.24 sind USP-Administratoren verpflichtet, die Zwei-Faktor-Authentifizierung als zusätzliche Sicherheitsmaßnahme zu verwenden. Sie sollten die Zwei-Faktor-Authentifizierung in Ihrem Benutzerkonto vor der Veröffentlichung der Version 1.24 aktivieren, andernfalls ist der Login in das USP bis zur Aktivierung der Zwei-Faktor-Authentifizierung gesperrt. Ab Version 1.24 ist die Aktivierung auch über die Login-Maske möglich.
Die Zwei-Faktor-Authentifizierung muss bis dahin aktiviert werden.

Aktivierung der Zwei-Faktor-Authentifizierung

Die Aktivierung der Zwei-Faktor-Authentifizierung ist abhängig von der Art des Benutzerkontos:

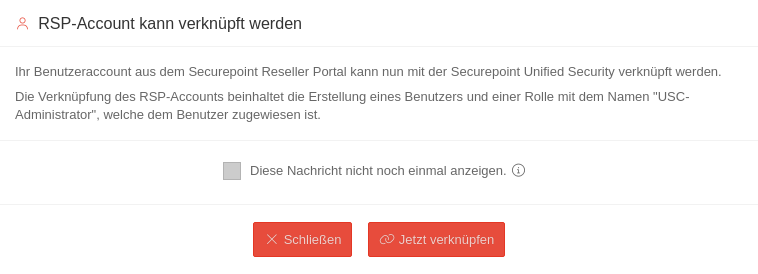

• Ist das Benutzerkonto mit dem Resellerportal verknüpft, das Label RSP ist beim Benutzerkonto zu sehen, wird die Zwei-Faktor-Authentifizierung über das Resellerportal aktiviert
  • Der Wiki-Artikel Reseller Portal Benutzerverwaltung beschreibt den Aktivierungsvorgang der Zwei-Faktor-Authentifizierung TOTP
• Ist das Benutzerkonto nur im Portal vorhanden, erfolgt die Aktivierung über die Benutzer-Option Passwort zurücksetzen
• Eine Weiterleitung zur notwendigen 2FA-Aktivierung findet über die Schaltfläche  2FA aktivieren im Informationsdialog statt

Abb.1

• Folgende E-Mail erhält der Benutzer
• Dort auf den Link hier klicken

Abb.2

• Ein neues Passwort eintragen
• Über die Schaltfläche Senden das Passwort bestätigen

Abb.3

• Den angezeigten TOTP Code in einer Authenticator-App eintragen, oder den angezeigten QR-Code mit einer Authenticator-App scannen
• Der Aktivierungsvorgang der Zwei-Faktor-Authentifizierung für den Benutzer ist damit abgeschlossen
• Sollte die Zwei-Faktor-Authentifizierung schon eingerichtet sein, so wird der entsprechende QR-Code und der TOTP Code nochmal angezeigt. Dieses Fenster kann geschlossen werden.

---

Anmeldung am Portal

Damit Endkunden sich im Portal anmelden können sind nur wenige Schritte notwendig:

• Benutzer im Tenant des Kunden die Rolle × admin zuweisen, die Berechtigungen werden dann automatisch zugewiesen.
  Ggf. Benutzer neu anlegen wie in der Benutzerverwaltung beschrieben
• Aufruf der Login-Seite für das Securepoint Mobile Security Portal
• Auswahl der Option Mit Securepoint Unified Security Konto anmelden
• Anmeldung mit

Tenant Domäne	zu finden im URL als Nummer hinter dem Begriff tenant. https://portal.securepoint.cloud/…-tenant-123456.sms-… → 123456.sms
Benutzername
Passwort
Passwort vergessen?	Über diesen Link wird ein Dialog geöffnet, über dem es möglich ist, das Passwort zurückzusetzen. Es wird dabei eine Passwort-Reset-Email dem Benutzer zugesendet.

Die Anmeldung erfolgt nun ausschließlich im Tenant des zugeordneten Kunden.
Es sind keine Angaben zu anderen Kunden des Resellers einsehbar.

Zwei-Faktor-Authentifizierung

Dialog zur Eingabe des TOTP

Nach erfolgreicher Eingabe der Anmeldedaten erscheint ein Eingabedialog des TOTP der Zwei-Faktor-Authentifizierung.
Nach korrekter Eingabe des TOTP erfolgt automatisch die Anmeldung auf dem Portal.

---

USC aufrufen

Der Aufruf der Unified Security Console erfolgt über das Securepoint Unified Security Portal unter https://portal.securepoint.cloud

Ein Klick auf die Gerätekachel öffnet die Geräte-Details.

Mit der Schaltfläche sollte der vorgegeben Name in der Gerätekachel geändert werden.
Securepoint empfiehlt einen eindeutigen Namen nach einer klaren Struktur zu vergeben.

Status Anzeigen

Status Anzeigen in Kachelübersicht:

Status	Beschreibung
Verbunden	Die UTM kann das USC-Portal erreichen
Getrennt	Das Portal erhält keine Meldung von der UTM
USC aktiv	Ist aktiv, wenn auf der UTM im Menü  Unified Security Console der Dienst Unified Security Console aktiviert    ist.
USR aktiv	Unified Security Report ist konfiguriert und wird versendet
Update verfügbar	Es liegt ein Update auf der UTM vor, das installiert werden kann
Update dringend empfohlen	Es liegt ein Sicherheits-Update vor das umgehend installiert werden sollte!
Cluster a1b2	Gerät gehört zu einer Cluster-Lizenz. Über die ID lassen sich zusammengehörige Cluster-Lizenzen eindeutig identifizieren. Die Hex-Zahl entspricht den ersten 4 Stellen der license_cluster_id, zu finden mit dem CLI-Befehl system info

Detail-Anzeige

Die Detailanzeige ermöglicht einen Überblick über die wichtigsten Zustände und Meldungen zur UTM:

• Hard- und Software der UTM
• Meldungen des Unified Security Reports (falls diese Option im Resellerportal gebucht wurde)
• Eine Übersicht mit Angaben zum Hardware-Status:
  • Arbeitsspeichernutzung
  • CPU Auslastung
  • Verwendeter Festplattenspeicher
• Angaben zu Upgrade- / Rollbackmöglichkeiten
• Anzeige des Gerätestandortes in einer Karte (manuelle Erfassung, keine Ortung)
• Informationen zur Lizenz
• Angaben aus dem Resellerportal zum Unternehmen, das der Lizenz zugeordnet ist

Operationen Operationen
Gerät
Aktion	Beschreibung	Nach Klick auf die Schaltfläche Rollback zu xy erscheint die Aufforderung die Aktion mit der PIN zu authentifizieren. Nach Klick auf die Schaltfläche Rollback zu xy erscheint eine Sicherheitsabfrage Der Vorgang wird gestartet Nach erfolgreichem Reboot lässt sich die Rollback-Version finalisieren und damit auch als zukünftige Bootversion festlegen Nach Klick auf die Schaltfläche Finalisiere die neue Version xy erscheint eine weitere Sicherheitsabfrage Meldung: Rollback finalisiert (wird kurz eingeblendet oder Aufruf über in der Titelleiste) Nach Klick auf die Schaltfläche Einmaliges Update planen erscheint ein neues Fenster Nachdem ein Datum ausgewählt wird, wird mit der Schaltfläche   Speichern dies abgespeichert
Neustarten PIN erforderlich	Führt einen Neustart der UTM aus Der Dialog zum Neustarten der UTM
Herunterfahren PIN erforderlich	Fährt die UTM herunter Der Dialog zum Herunterfahren der UTM Ein starten der UTM in ausgeschaltetem Zustand ist über die USC nicht möglich! Hierzu ist physischer Zugang zum Gerät erforderlich.
Firmware
Werkseinstellungen wiederherstellen PIN erforderlich	Stellt die Werkseinstellungen wieder her Der Dialog zur Wiederherstellung der Werkseinstellungen der UTM Achtung, die UTM nimmt danach von sich aus keinen Kontakt mit der USC auf
Rollback zu der Version 12.x.y PIN erforderlich	Führt ein Rollback auf die zuvor installierte Version aus
Einmaliges Update planen notempty Neu ab: 1.23.1	Ein einmaliges Firmware-Update lässt sich planen Regelmäßige Updates lassen sich in den UTM-Profilen konfigurieren. Dieser Wiki-Artikel beschreibt diese Konfiguration.
notempty Neu ab 1.30
PIN für die aktuelle Sitzung merken Verfügbar in  Neustarten  Herunterfahren  Werkseinstellungen wiederherstellen	In diesem Dialogfenstern ist es möglich die PIN für diese Sitzung zu merken. Wird dies aktiviert   , wird die PIN automatisch bei anderen Dialogen eingetragen und der Schieberegler wird nicht mehr angezeigt. Wird die PIN dabei falsch eingetragen, erfolgt keine Speicherung.
Cluster Cluster  notempty Neu ab v12.6

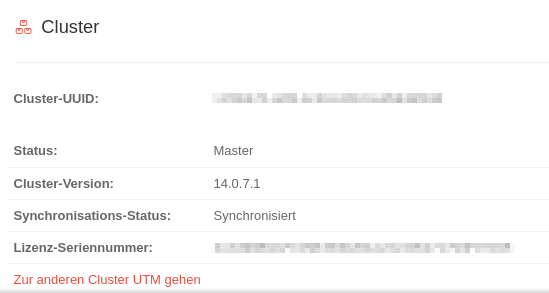

Angaben zum Cluster: Cluster-UUID, Status, Cluster-Version (Firmware-Version des Cluster-Partners), Synchronisations-Status und Lizenz-Seriennummer Mit Klick auf Zur anderen Cluster UTM gehen gelangt man zum jeweils anderen Cluster-Partner. Damit beide Clustermitglieder einander zugeordnet werden können, müssen auf beiden Geräten spezielle, neue Lizenzen registriert werden. Menü Extras Registrieren Schaltfläche Lizenzdatei einspielen Dazu müssen im Resellerportal zwei Lizenzen herunter geladen werden. Sollte im Resellerportal keine Lizenz als xynnnnn-SPARE gekennzeichnet sein (zusammengehörige Lizenzen haben am linken Tabellenrand eine identische Farbmarkierung) bitte eine E-Mail an lizenzen@securepoint.de senden mit Kundennamen, Kundennummer und den Seriennummern der Geräte bzw. bei VMs mit der Lizenz ID.
Websession Websession
Neue Websession starten	Öffnet den Dialog , um die administrative Weboberfläche der UTM zu starten
Websession mit UTM bis v12.5.0 notempty Ein Update auf die aktuellste Version wird empfohlen IP-Adresse Es werden alle Schnittstellen mit IP-Adressen auf der UTM im Dropdownmenü angeboten. Es wird zusätzlich angegeben, ob es sich um öffentliche oder private, lokale IP-Adressen handelt Schnittstelle mit öffentlicher IP-Adresse 203.0.113.203 (A0) [Public] Es ist eine Websession PIN erforderlich (s.u.) Erfolgt die erste Anmeldung nach dem erstmaligen Update der UTM auf eine Version 12.5.x über eine Websession, gilt die initiale PIN 000000. Bei der ersten Anmeldung muss die PIN geändert werden. Schnittstelle mit privater IP-Adresse 192.168.12.50 (A1) [Local] Es wird ein Link zum lokalen Administrations-Webinterface bereitgestellt Es werden Benutzerdaten mit Administratorrechten für die UTM benötigt Die eigene IP muss als Manager-IP auf der UTM registriert sein Es wird eine Verbindung im lokalen Netzwerk zur UTM benötigt Websession mit PIN (UTM bis v12.5.0) Port 11115 Port, über den das Admin-Interface der UTM erreichbar ist (wird aus den Einstellungen der UTM unter Netzwerk Servereinstellungen ausgelesen) PIN: •••••••• Websession PIN (Konfiguriert auf der UTM im Menü USC im Abschnitt Unified Security Console Die eingegebene PIN ist falsch Nach 5 (Default-Wert Wert im CLI veränderbar mit der extc-Variable SESSIONAUTH_MAXRETRY extc value set application "spcloudpuppet" variable "SESSIONAUTH_MAXRETRY" value "5" ) fehlerhaften Eingaben in Folge wird der Zugang per PIN gesperrt. Bei einem Login auf der UTM selbst kann die PIN wieder entsperrt werden. Version Version Aktuell verwendete Firmware Version  Neue Websession starten PIN Öffnet das Admin-Interface der UTM in einem neuen Tab des verwendeten Browsers Ggf. müssen für portal.securepoint.cloud im verwendeten Browser Pop-ups erlaubt sein!
Websession mit PIN notempty Websession mit PIN (UTM ab v12.5.1) Die Verbindung wird über die Schnittstelle hergestellt, auf der die Default-Route der UTM eingerichtet ist.
admin	Gibt es keinen Benutzer mit dem Namen admin, kann hier ein Benutzer mit Adminrechten ausgewählt werden, mit dem die Websession Verbindung gestartet werden soll.	Websession mit PIN (UTM ab v12.5.1)
_ _ _ _ _ _	Websession PIN (Konfiguriert auf der UTM im Menü USC im Abschnitt Unified Security Console Nach Eingabe der PIN kann per ↵ Enter die Websession direkt gestartet werden.
	notempty Neu ab: 1.27 Zeigt die Websession PIN an
PIN für die aktuelle Sitzung merken notempty Neu ab 1.30	In diesem Dialogfenstern ist es möglich die PIN für diese Sitzung zu merken. Wird dies aktiviert   , wird die PIN automatisch bei anderen Dialogen eingetragen und der Schieberegler wird nicht mehr angezeigt. Wird die PIN dabei falsch eingetragen, erfolgt keine Speicherung.
Die eingegebene PIN ist falsch	Nach 5 (Default-Wert Wert im CLI veränderbar mit der extc-Variable SESSIONAUTH_MAXRETRY extc value set application "spcloudpuppet" variable "SESSIONAUTH_MAXRETRY" value "5" ) fehlerhaften Eingaben in Folge wird der Zugang per PIN gesperrt. Bei einem Login auf der UTM selbst kann die PIN wieder entsperrt werden. Nach erneuter fehlerhafte Eingabe, erfolgt eine Weiterleitung zum UTM-Adminlogin. Nach erfolgreicher Anmeldung kann der USC PIN entsperrt werden.
Neue Websession starten	Öffnet das Admin-Interface der UTM in einem neuen Tab des verwendeten Browsers Ggf. müssen für portal.securepoint.cloud im verwendeten Browser Pop-ups erlaubt sein!
Websession mit Loginmaske notempty Websession mit Loginmaske (UTM ab v12.5.1)
Die Verbindung wird über die Schnittstelle hergestellt, auf der die Default-Route der UTM eingerichtet ist.		Websession mit Loginmaske (ab UTM v12.5.1)
Da die Websession-PIN deaktiviert ist, kann keine automatische Anmeldung erfolgen. Es sind Zugangsdaten (Benutzername und Passwort) erforderlich.
Neue Websession starten	Öffnet das Admin-Interface der UTM in einem neuen Tab des verwendeten Browsers Ggf. müssen für portal.securepoint.cloud im verwendeten Browser Pop-ups erlaubt sein!
Cloud-Backup Cloud-Backup
Angabe folgender Werte: Uhrzeit der regelmäßigen Backup Erstellung Exakter Zeitpunkt der gespeicherten Backups Name der gespeicherten Backups UTM-Version der gespeicherten Backups
Herunterladen	Lädt das Backup lokal herunter
Wiederherstellen PIN erforderlich	Stellt die ausgewählte Konfiguration wieder her. In der Konfigurationsverwaltung im Admin-Interface der UTM kann diese anschließend als aktive bzw. als Start-Konfiguration gesetzt werden.
Löschen	Löscht das Konfigurations-Backup
Operationen
Neues Passwort setzen	Öffnet einen Dialog zum Erstellen eines neuen Passwortes Bestehende Konfigurationsbackups bleiben mit dem alten Passwort verschlüsselt!
Neues Backup erstellen	Erstellt ein Konfigurationsbackup
Operationen Log Operationen Log

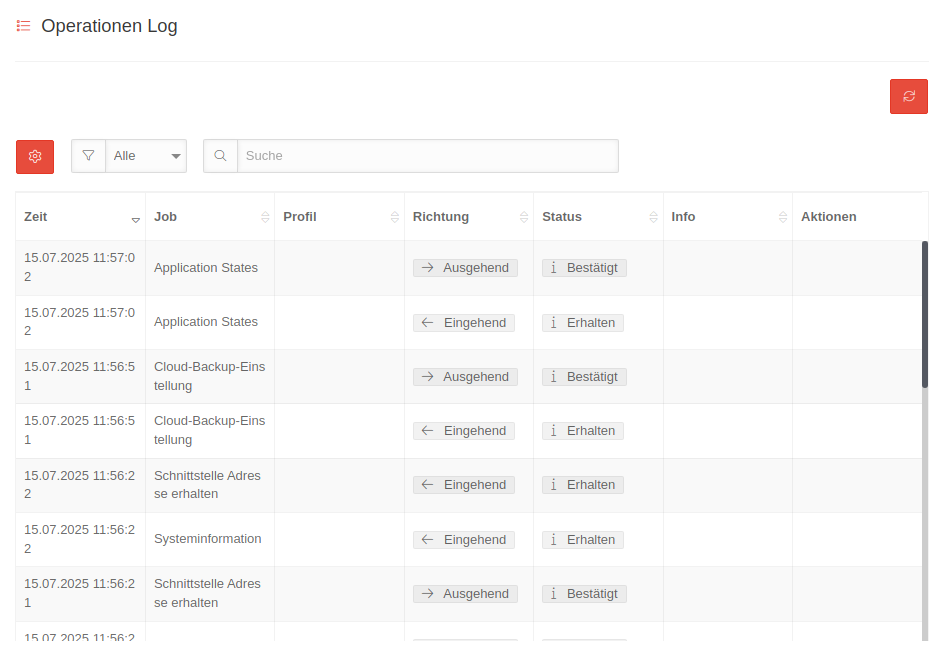

Log der Kommunikation zwischen UTM und der Unified Security Infrastruktur notempty Neu ab: 1.23.1 Der Status der übermittelten UTM-Profile wird hier ebenfalls geloggt Die Befehle der Unified Security Console and die UTM werden mit Benutzerdaten im Auditlog des Unified Security Portals gespeichert:  Auditlog
Zeit	Zeigt das Datum und die Uhrzeit an, beidem der Job ausgeführt wird
Job	Zeigt den Job an, welcher ausgeführt wird notempty Neu ab: 1.26 Der angezeigte Job wird detaillierter beschrieben
Profil	Zeigt das UTM-Profil an, an dem der Job durchgeführt wird
Richtung	Zeigt die Richtung der Kommunikation an  In Nachricht vom Gerät zum Server  out Nachricht vom Server zum Gerät
Status	Zeigt den Status des ausgeführten Jobs an  Gesendet der übermittelte Job wurde an das Gerät gesendet oder das übermittelte UTM-Profil wurde gesendet  Erhalten das Gerät hat den übermittelten Job fehlerfrei erhalten  Bestätigt der übermittelte Job oder das übermittelte UTM-Profil wurde angewendet  Offline das Gerät ist offline  Ausstehend der übermittelte Job wurde noch nicht gesendet  Fehler in der Spalte Info wird der Fehler beschrieben
Info	Zeigt weitere Informationen zum übermittelten Job an. Sollte ein Fehler aufgetreten sein, wird hier die Art des Fehlers beschrieben.
Aktionen	Hier angezeigte Aktionen können ausgeführt werden
Anwendungen Anwendungen
Zeigt den Status der Anwendungen auf der UTM mit möglichen Aktionen. Die Tabelle lässt sich mit Klick auf die jeweilige Spalte nach Anwendungsname oder Status sortieren.
Status DOWN	Die Anwendung ist nicht aktiv
Status UP	Die Anwendung ist aktiv
Status N/A	Die Anwendung ist auf dieser UTM nicht verfügbar
Start	Startet die Anwendung
Neustart	Stoppt die Anwendung und führt einen Neustart durch
Stop	Stoppt die Anwendung
Status Status
Zeigt Auslastung und Verbrauch im zeitlichen Verlauf für CPU Load Memory Data Disk
Security Scan Security Scan
Für diese Funktion, muss die UTM über eine öffentliche IP verfügen, damit sie von Außen erreichbar ist!
Neuen Scan starten	Startet den Dialog zum Port-Scan
IP-Adresse	192.0.2.192 Öffentliche IP-Adresse, die gescannt werden soll. Werden mehrere Schnittstellen mit öffentlichen IP-Adressen identifiziert, die von Außen erreichbar sind, kann für jede Schnittstelle ein separates Ergebnis angezeigt werden.
Profil   Securepoint TOP 100 (TCP)	Ein Klick auf den Profileintrag zeigt die Liste der Ports, die gescannt werden mit Anwendungen und Diensten, die diesen Port für gewöhnlich verwenden.
Details anzeigen	Zeigt offene Ports an sowie Anwendungen und Dienste, die diese für gewöhnlich nutzen.
Inventar Inventar
Hier lassen sich Angaben zum Gerät und (für Geräte mit SIM-Karte) zum Vertrag speichern: Inventar: Rechnungsnummer Datum der Rechnung Garantie beginnt am Garantie läuft ab am Externer Inventar-Link Beschreibung Vertrag: Anbieter Tarif Kundennummer Vertragsnummer Vertragsbeginn Vertragslaufzeit Übergabedatum
