Webfilter Beispiel

Beispiel-Konfiguration für den Webfilter auf der UTM in 2 Varianten mit Benutzer- oder Netzwerkgruppen

Letzte Anpassung zur Version: 12.7

Neu:

Aktualisierung zum Redesign des Webinterfaces

notempty

Dieser Artikel bezieht sich auf eine Beta-Version

11.6

Vorgaben

Variante 1: Benutzergruppen
Für das Beispiel-Szenario gibt es Vorgaben für drei Benutzergruppen.

Jede Benutzergruppe hat eigene Regelsätze
Unterschiedliche Berechtigungen beim Aufrufen sind notwendig

Anhand der Benutzergruppen werden im Webfilter drei Profile erstellt und mit ihren Regelsätzen verbunden.

Benutzergruppe Proxy_chef: Keine Einschränkungen.
Die Geschäftsführung soll jedoch vor Webseiten mit Schadsoftware geschützt werden.
Die Benutzergruppe Proxy_mitarbeiter soll auch vor Schadsoftware bewahrt werden.
Zudem sollen die folgenden Kategorien blockiert werden:
- Porno und Erotik
- Soziale Netzwerke und
- Shopping
  Es muss aber erlaubt sein, bei der Anyideas GmbH online einzukaufen.
Für die Benutzergruppe Proxy_azubi soll nur die Webseite von Securepoint verfügbar sein.
Zusätzlich sollen die Azubis in einem bestimmten Zeitfenster Instagram nutzen können.

Variante 2: Netzwerkgruppen
Netzwerkgruppen werden in Profilen Regelsätzen zugeordnet.
Sie sollen nicht-authentifizierte Geräte per HTTP-Proxy und den Webfilter schützen.

Dazu wird hier zwischen drei Netzwerkgruppen unterschieden:

Netzwerkgruppe nw_grp_GF: Für Geräte der Geschäftsführung mit dem IP-Netz 10.1.10.0/24
Netzwerkgruppe nw_grp_IT: Für Geräte der IT mit dem IP-Netz 10.1.20.0/24
Netzwerkgruppe nw_grp_VT: Für Geräte des Vertriebs mit dem IP-Netz 10.1.30.0/24

Vorgaben für die Netzwerkgruppen:

Alle Netzwerkgruppen sollen vor Schadsoftware geschützt werden
Für den Vertrieb sollen zusätzlich Werbe Dienste geblockt werden

Einrichtung der Gruppen

Variante 1: Benutzergruppen

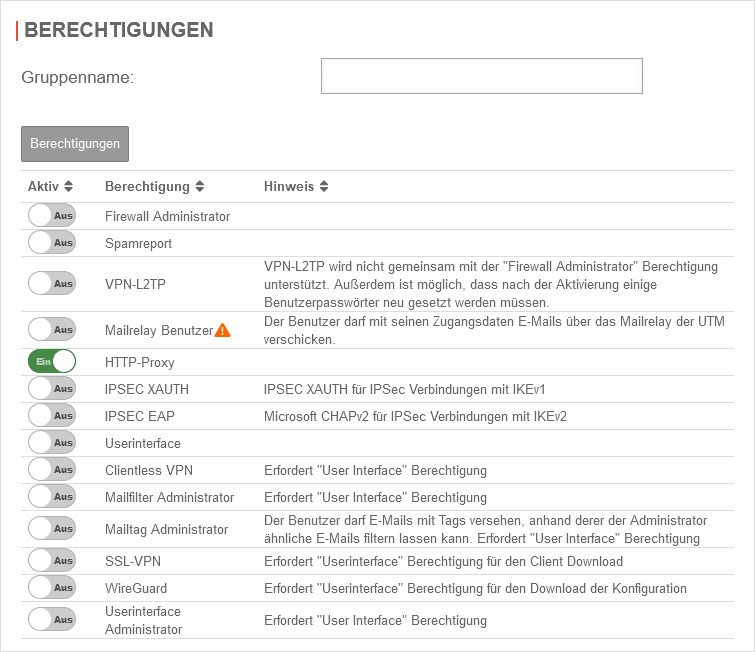

Aufruf in Menü Authentifizierung Benutzer Bereich Gruppen Schaltfläche Gruppe hinzufügen Bereich Berechtigungen

Gruppe hinzufügen UTMbenutzer@firewall.name.fqdnAuthentifizierungBenutzer Proxy Gruppe anlegen

Beschriftung	Wert	Beschreibung
Gruppenname	Proxy_chef	Eindeutiger Name für die Benutzergruppe
HTTP-Proxy	Ein	Der Webfilter benötigt die Berechtigung HTTP-Proxy

Verzeichnis Dienst
Verzeichnisdienst Gruppenzuordnung	AD-Gruppenname	Bei Active-Directory-Anbindung kann eine entsprechende Gruppe ausgewählt werden (genaue Beschreibung dazu im Artikel zu den AD-Benutzergruppen)	Bereich Verzeichnisdienst

Gruppen anlegen

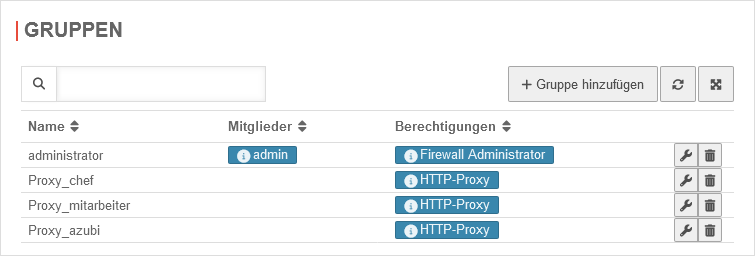

Benutzer UTMbenutzer@firewall.name.fqdnAuthentifizierung Drei Proxy-Gruppen angelegt

Nun legt man jeweils eine eigene Benutzergruppe an für

Proxy_chef
Proxy_mitarbeiter und
Proxy_azubi

Benutzer anlegen

Aufruf in Menü Authentifizierung Benutzer Bereich Benutzer Benutzer hinzufügen Bereich Allgemein

Wenn keine Authentifizierung über ein Active Directory stattfindet, dann werden lokale Benutzer benötigt.

Sie sollen die Berechtigungen von den Benutzergruppen erben.

Benutzer hinzufügen UTMbenutzer@firewall.name.fqdnAuthentifizierungBenutzer Benutzer Mitarbeiter anlegen

Beschriftung	Wert	Beschreibung
Anmeldename:	Mitarbeiter	Benutzer anlegen wie z. B. Mitarbeiter
Passwort	•••••••••••••••••••	Sicheres Passwort vergeben
Passwort bestätigen	•••••••••••••••••••	Passwort erneut eingeben
Ablaufdatum	2024-11-07 12:00:00	Optional: Ablaufdatum vergeben
Gruppen	Proxy_mitarbeiter	In der Klickbox Gruppen die passende Option auswählen
		Abschließend Speichern und Schließen

Bereich Benutzer

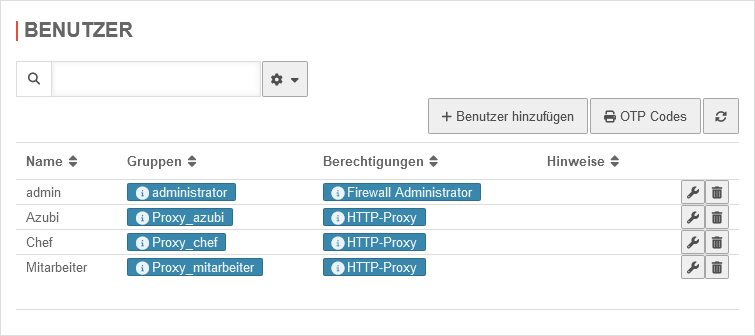

Benutzer UTMbenutzer@firewall.name.fqdnAuthentifizierung Die drei angelegten Benutzer.

Jetzt werden noch die Benutzer Chef und Azubi benötigt.

Variante 2: Netzwerkgruppen

Aufruf von Netzwerkobjekten und -gruppen in Menü

Netzwerkgruppen UTMbenutzer@firewall.name.fqdnFirewall Regeln aktualisieren 42 Alternative Verwendung von Netzwerkgruppen

Alternativ zu den Benutzergruppen können auch Netzwerkgruppen verwendet werden.

Hierzu legt man Netzwerkobjekte an und verknüpft sie mit den Netzwerkgruppen.

Einrichtung des Webfilters

Profil erstellen

Aufruf in Menü Anwendungen Webfilter Profile Profil hinzufügen

Man verknüpft die angelegten Gruppen mit den Regelsätzen, um einen Webfilter einzurichten.
Dazu legt man Profile an.

Profil hinzufügen UTMbenutzer@firewall.name.fqdnAnwendungenWebfilter Profil hinzufügen für Proxy_chef

Beschriftung	Wert	Beschreibung
Netzwerk- oder Benutzergruppe	Proxy_chef	Eine der angelegten Netzwerk- oder Benutzergruppen wie z. B. Proxy_chef auswählen
Neuen Regelsatz generieren		Auf Zulassen eingestellt lassen
		Mit Speichern und Schließen wird das neue Profil angelegt

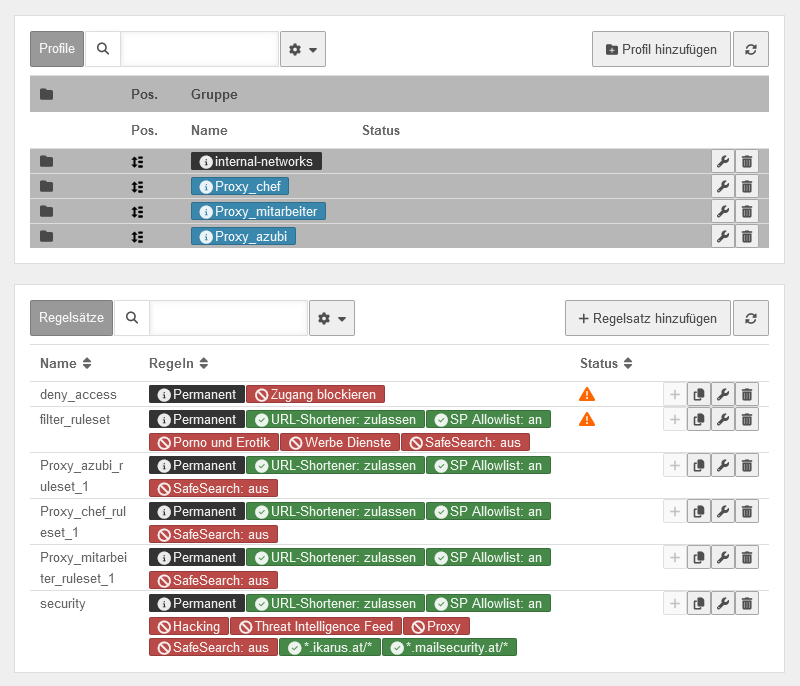

Webfilter UTMbenutzer@firewall.name.fqdnAnwendungen Webfilter Log 42 Profile hinzugefügt

Auf diese Weise wird für jede der Netzwerk- oder Benutzer-Gruppen ein Profil angelegt.

Regelsätze

Nun bearbeitet man die Regelsätze für

Proxy_azubi_ruleset_1
Proxy_mitarbeiter_ruleset_1
Proxy_chef_ruleset_1

Bereich

Schaltfläche/Wert

Beschreibung

Regelsätze

Mit der Schaltfläche öffnet man einen neuen Dialog zum Bearbeiten eines Regelsatzes.

Regel hinzufügen

Bei einem Klick auf die Schaltfläche öffnet sich ein weiterer Dialog.

Hier verbietet oder erlaubt man

Domains
URLs
URL Regex (Reguläre Ausdrücke) und
Kategorien

|

Standardmäßig wird die jeweilige Aktion blockiert.

Mit einem Klick auf die Schaltfläche erlaubt man sie.

Regelsatz für Benutzergruppe Proxy_chef

Regelsatz für Benutzergruppe Proxy_chef

Regel hinzufügen UTMbenutzer@firewall.name.fqdnAnwendungenWebfilterRegelsatz bearbeiten Regelsatz für Proxy_chef bearbeiten

Regelsatz bearbeiten und Regel anlegen: Typ Kategorie Hacking

	Beschreibung
	Regelsatz bearbeiten und einen neuen Dialog öffnen
Regel hinzufügen	Auf Schaltfläche klicken
Kategorie	Typ wählen
Hacking	Kategorie wählen
	Aktion festlegen (Default: Blockieren)
	Regel speichern

Weitere Regel mit Threat Intelligence Feed anlegen

Alternative zum Anlegen eines neuen Regelsatzes: einen bereits existierenden kopieren.
Vorteil: Reduziert den Arbeitsaufwand merklich, wenn dieser bereits alle oder einige der gewünschten Kategorien, URL Regex usw. beinhaltet.

So blockt der vordefinierte Regelsatz security beispielsweise Webseiten aus den Kategorien Hacking und Threat Intelligence Feed.

Regelsatz security kopieren und Proxy_chef zuweisen:

	Beschreibung
	Regelsatz kopieren
Kopierten Regelsatz modifizieren	Es öffnet sich ein neuer Dialog. Den Regelsatz in Proxy_chef_ruleset_1 umbenennen. Optional: Den Regelsatz weiter anpassen
	Kopierten Regelsatz speichern und den Dialog schließen.
Profil hinzufügen	Auf Schaltfläche klicken. Es öffnet sich ein neuer Dialog
Proxy chef	Netzwerk- oder Benutzergruppe auswählen
Ja	Auf Schaltfläche klicken
Nein	Es erscheint diese Schaltfläche. Damit wird kein Regelsatz angelegt.
Proxy_chef_ruleset1	Kopierten Regelsatz auswählen
	Speichern und Profil hinzufügen

Regelsatz für Benutzergruppe Proxy_mitarbeiter

Regelsatz für Benutzergruppe Proxy_mitarbeiter

Auch für den Regelsatz der Benutzergruppe Proxy_mitarbeiter kopiert man den Regelsatz security zum Schutz vor Schadsoftware.

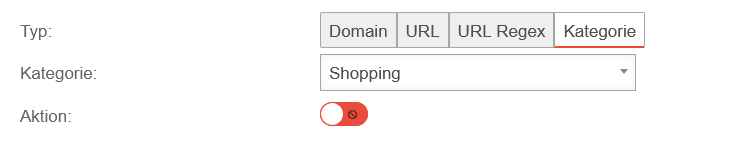

Webfilter Kategorien hinzufügen für den Regelsatz Proxy_mitarbeiter

Man legt Regeln an für

Shopping
Porno und Erotik
Soziale Netzwerke und

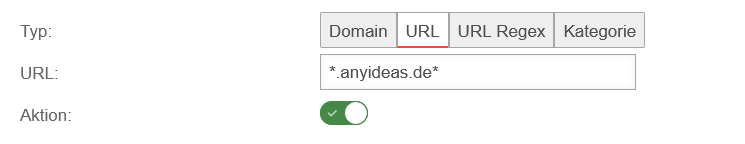

Regel für Anyideas mit Wildcards

den Spezialfall Shopping bei der Anyideas GmbH mithilfe von Wildcards

	Beschreibung
	Regelsatz bearbeiten und einen neuen Dialog öffnen
Regel hinzufügen	Auf Schaltfläche klicken
Kategorie	Typ wählen
Shopping	Kategorie wählen
	Blockieren
	Regel speichern
Porno und Erotik und Soziale Netzwerke auf die gleiche Weise blockieren
URL	Typ wählen
URL	Vor und nach anyideas.de eine Wildcard * setzen (erlaubt alle Subdomains und Pfade auf der Webseite)
	Zulassen
	Speichern und Schließen

Regelsatz für Benutzergruppe Proxy_azubi

Regelsatz für Benutzergruppe Proxy_azubi

Die Benutzergruppe Proxy_azubi stellt einen Sonderfall dar.

Azubis sollen Instagram nur in einem klar definierten Zeitfenster nutzen dürfen
Alle anderen URLs sollen ausnahmslos blockiert werden
Ausnahme: Die Website von Securepoint soll jederzeit erreichbar sein (und wird daher in jedem Regelsatz benötigt)

Es werden daher zwei Regelsätze benötigt:

Einer für die Zeitkomponente (Montag - Freitag von 14:00 - 14:59 Uhr)
Ein weiterer, der außerhalb des bestimmten Zeitrahmens gilt

Wichtig:

Alle Regelsätze müssen vollständig eingerichtet sein
Die Abarbeitung erfolgt nicht von oben nach unten, also dass ein Regelsatz nach dem anderen umgesetzt wird
Es wird nur überprüft, ob die Zeit mit einem Regelsatz übereinstimmt oder nicht

Vorgehen:

Regelsatz 1 für Proxy_azubi anlegen:
- Regel 1: URL securepoint.de erlauben
- Regel 2: Alle anderen URLs blockieren
Regelsatz kopieren - spart Zeit:
- Neuen Regelsatz umbenennen
- Zeitrahmen bestimmen
- URL Regel für Instagram anlegen
Regelsatz 2 per Drag and Drop vor Regelsatz 1 schieben und Speichern

Schritt-für-Schritt-Anleitung

Schritt 1: Regelsatz 1 anlegen

Regelsatz bearbeiten UTMbenutzer@firewall.name.fqdnAnwendungenWebfilter Basis Regelsatz für Proxy_azubi

Bereich	Schaltfläche/Wert	Beschreibung
Profile	Profil hinzufügen	Auf Schaltfläche klicken und einen neuen Dialog öffnen
	Proxy_azubi	Benutzergruppe Proxy_azubi auswählen
	Ja	Neuen Regelsatz generieren und den Regelsatz Proxy_azubi_ruleset_1 anlegen
		Speichern und den Dialog schließen
Regelsätze	Proxy_azubi_ruleset_1	Regelsatz bearbeiten und einen neuen Dialog öffnen
Regeln	Regel hinzufügen	Auf Schaltfläche klicken und einen neuen Dialog öffnen
	URL	Typ wählen
	URL	securepoint.de eingeben
		Zulassen
		Regel speichern
	*	Wildcard eingeben Die Wildcard sperrt alle denkbaren URLs
		Blockieren
		Speichern und den Dialog schließen
		Erneut Speichern und die Bearbeitung des Regelsatzes beenden

Schritt 2: Regelsatz 1 kopieren und erweitern

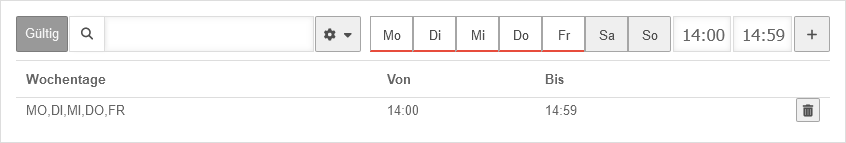

Zeitfenster definiert für den Regelsatz

Bereich	Schaltfläche/Wert	Beschreibung
Regelsätze	Proxy_azubi_ruleset_1	Auf Schaltfläche klicken, Regelsatz kopieren und einen neuen Dialog öffnen
	Name:	Umbenennen in Proxy_azubi_ruleset_2
	MoDiMiDoFrSaSo14:0014:59	Zeitrahmen definieren: Mo-Fr 14:00 - 14:59 Uhr Tage einzeln anklicken Uhrzeiten eingeben Bei mehreren Einträgen: Ihre Darstellung in der Tabelle kann angepasst werden wie im Artikel zur UTM Tool-Leiste beschrieben
		Auf Schaltfläche klicken und dem Regelsatz den Zeitrahmen hinzufügen
Regeln	Regel hinzufügen	Auf Schaltfläche klicken und einen neuen Dialog öffnen
	URL	Typ wählen
	URL	instagram → Die flexible URL-Regel mit Wildcards erlaubt die Erreichbarkeit von Instagram über die korrekte URL Weiterleitungen (z. B. instagram․de → instagram․com)
		Aktion erlauben
		Speichern und den Dialog schließen
Die Instagram-Regel greift noch nicht, da sie unter der Wildcard-Regel steht, die alle URLs sperrt
Regeln	URL instagram	Die Instagram-Regel via Drag and Drop vor die Wildcard-Regel verschieben
Regeln		Speichern und Schließen.
Regelsätze	Proxy_azubi_ruleset_2	Nach dem Speichern erscheint ein Ausrufezeichen beim Regelsatz, denn: Der Regelsatz wird noch nicht benutzt ist noch keinem Profil zugeordnet
Profile	Proxy_azubi	Mit der Maus markieren
Regelsätze	Proxy_azubi_ruleset_2	Auf Schaltfläche klicken und den Regelsatz mit dem Profil Proxy_azubi verknüpfen

Schritt 3: Regelsatz verschieben

Die Instagram-Regel wurde verschoben vor die Wildcard-Regel.

Bereich	Schaltfläche/Wert	Beschreibung
Profile	Proxy_azubi_ruleset_2	Proxy_azubi_ruleset_2 verschieben vor Proxy_azubi_ruleset_1 Jetzt wird der Regelsatz angewendet
Profile		Konfiguration speichern

Die Regelsätze für die Netzwerkgruppen werden genauso nach den oben genannten Vorgaben eingerichtet.

Wildcards

Wildcards können sehr flexibel eingesetzt werden.
Hier einige Beispiele:

Wildcard-Beispiele	Beschreibung
ttt-point	Erlaubt alle Zeichen vor und nach ttt-point Beispiele: https://ttt-point.de http://ttt-point.de www.wiki.ttt-point.de https://www.ttt-point.de/shop
.ttt-point.	Erlaubt vor und nach dem String .ttt-point. alle und beliebig viele Zeichen. Im Gegensatz zum ersten Beispiel ist diese Vorgabe ein wenig restriktiver. Sie schreibt jeweils einen Punkt vor und nach ttt-point vor.
*ttt-point․de (oder .net, .com etc.)	Erlaubt beliebige Zeichen vor ttt-point․de in unbegrenzter Anzahl Nach der Länderdomain de sind jedoch keine weiteren Zeichen erlaubt. Die Folge: Potenzielle Unterverzeichnisse auf dem jeweiligen Server sind nicht erreichbar.
https://ttt-point․de	Erlaubt alle Zeichen nach https:// sofern anschließend ein ttt-point․de folgt. Im Anschluss an ttt-point․de können beliebige weitere Zeichen vorkommen.
https://ttt-point․	Dieselben Vorgaben wie im vorigen Beispiel, außer dass alle Domain-Endungen wie beispielsweise .com, .fr oder .site erlaubt werden.
https://ttt-point․de*	Erlaubt nur Adressen, die mit https://ttt-point․de eingeleitet werden. Beispiele für blockierte Adressen: https://www.ttt-point․de http://ttt-point․de https://shop.ttt-point․de Nach der Domain-Endung können beliebige Zeichen in unbegrenzter Anzahl folgen.
https://ttt-point․de	Erlaubt ausschließlich die Adresse https://ttt-point․de (keine weiteren Subdomains & Co.).

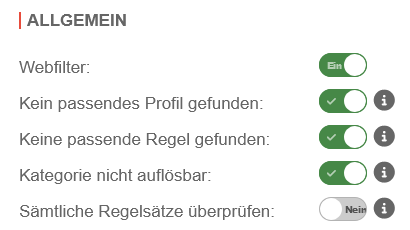

Webfilter aktivieren

Bereich Allgemein

Webfilter UTMbenutzer@firewall.name.fqdnAnwendungen Webfilter Log 42 Der Webfilter ist aktiviert.

Bereich	Schaltfläche/Wert	Beschreibung
Webfilter:		Überprüfen, ob der Webfilter noch aktiviert ist (Werkseinstellung der UTM)
Kein passendes Profil gefunden:		In der Standardeinstellung akzeptiert der Webfilter auch Netzwerk- und Benutzergruppen, für die es kein Webfilter-Profil gibt deren Profile keine Regelsätze mit passendem Zeitstempel beinhalten
Kein passendes Profil gefunden:		Wenn man Blockieren aktiviert, dann wird jeder Nutzer geblockt, der nicht Mitglied einer der Proxy Benutzergruppen ist dessen IP auch auch zu keiner der Netzwerkgruppen passt
		Nach Modifikationen Konfiguration speichern

HTTP-Proxy einrichten

Aufruf in Menü Anwendungen HTTP-Proxy

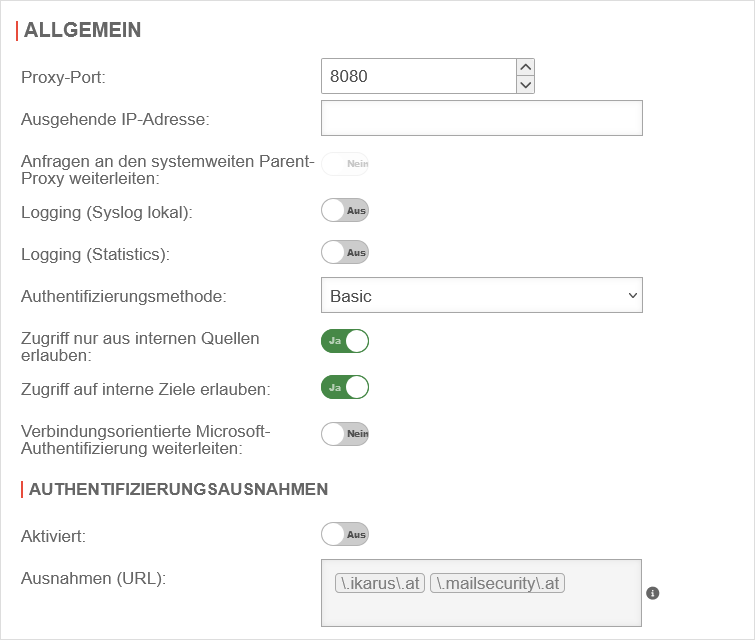

HTTP-Proxy UTMbenutzer@firewall.name.fqdnAnwendungen HTTP-Proxy Log 42 Authentifizierung aktivieren

In der UTM ist eine Authentifizierung für die Proxy Benutzergruppen erforderlich.
Dazu wählt man im HTTP-Proxy die entsprechende Authentifizierungsmethode.

Zu beachten:

Für die Authentifizierungsmethode Basic werden Benutzer auf der UTM benötigt
Bei NTLM muss die UTM vorher in die Domäne eingebunden werden

Transparenter Modus

Bereich Transparenter Modus Schaltfläche Transparente Regel hinzufügen

Der transparente Modus für HTTP Proxy

Die Benutzer der Netzwerkgruppen werden über den transparenten Modus des Proxy gesteuert.

Die Mitglieder der Netzwerkgruppen mit dem Ziel Internet sollen für HTTPS durch den Typ include immer über den HTTP-Proxy umgeleitet werden.

Dafür legt man entsprechende Regeln an.

Transparente Regel hinzufügen UTMbenutzer@firewall.name.fqdnAnwendungenHTTP-Proxy Transparente Regeln anlegen

Bereich	Schaltfläche/Wert	Beschreibung
Protokoll:	HTTPS	Protokoll HTTPS wählen
Typ:	INCLUDE	Typ INCLUDE festlegen
Quelle:	nw_grp_GF	Als Quelle nw_grp_GF bestimmen
Ziel:	internet	Als Ziel internet auwählen
		Speichern und Schließen

3 Transparente Regeln für Geschäftsführung, IT und Vertrieb

Anschließend wiederholt man das Prozedere für die Quellen nw_grp_IT und nw_grp_VT.

Die Regeln werden nur bei aktivierter SSL Interception angewendet.

SSL-Interception

Für die SSL-Interception wird ein CA-Zertifikat benötigt.
Dessen Public Key ist dann bei den Browsern der Clients in der Zertifikatsverwaltung zu hinterlegen.

CA erstellen unter Bereich CA Schaltfläche CA hinzufügen

Übersicht unter Bereich Zertifikate

Aktivierte SSL-Interception

Bereich	Schaltfläche/Wert	Beschreibung
Aktiviert:	Nur Webfilter basiert oder Immer	Festlegen, ob die SSL-Interception Nur Webfilter basiert oder Immer aktiv ist
CA-Zertifikat:	CA SSL-Interception	CA-Zertifikat auswählen
		Speichern und Schließen

Paketfilter

Aufruf in Menü Firewall Paketfilter

notempty

Nach dem Bearbeiten oder Hinzufügen einer Regel muss das Regelwerk aktualisiert werden.
Erst danach werden die Regeln angewendet!
/ Regel hinzufügen → Regeln aktualisieren

In den Paketfilterregeln werden folgende Bestimmungen benötigt:

Der Zugriff auf die Dienste der UTM ist zu erlauben
Webseitenaufrufe ohne Proxy für HTTP und HTTPS sollen gesperrt werden

Regel für die Dienstegruppe Proxy

Die UTM erhält bereits werksseitig autogenerierte Regeln.

Die Regel für den Proxy enthält schon die benötigten Dienste für den Webcache-Port 8080 und den Nameserver-Port 53 für UDP und TCP.

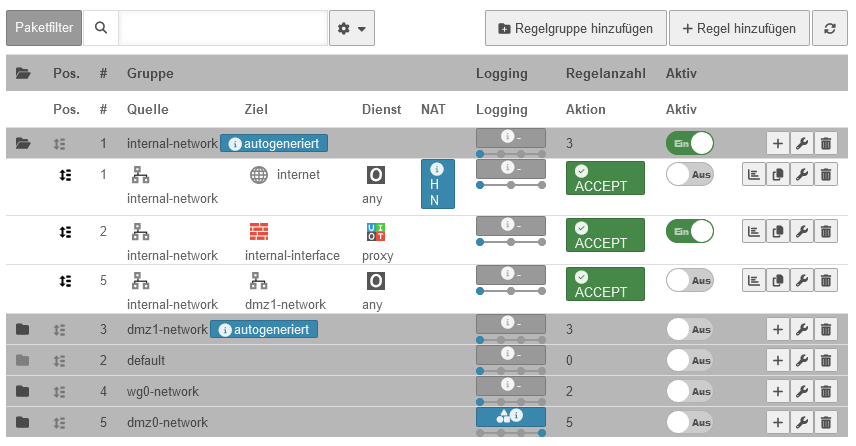

Firewall UTMbenutzer@firewall.name.fqdnPaketfilter Paketfilter Log Regeln aktualisieren 42 Konfigurierter Paketfilter mit deaktivierten Regeln

Keine andere Regel darf in diesem Beispiel HTTP und HTTPS erlauben. Das bedeutet zum Beispiel, dass Regeln mit dem Dienst any zu deaktivieren oder zu löschen sind.

Alternativ dazu können sie durch eine selbst angelegte Dienstgruppe ohne HTTP und HTTPS ersetzt werden.

Paketfilterregel für Benutzergruppen

internal-network Schaltfläche Bereich Allgemein

Bei den Mitgliedern der Benutzergruppen ist es erforderlich, dass ihre Browser für den HTTP-Proxy eingerichtet werden.
Den Proxy-Port trägt man dafür im Browser ein.

Dafür wird eine Regel benötigt, die eben diesen Port von diesem internen Netzwerk auf der entsprechende Schnittstelle zulässt.
Standardmäßig handelt es sich dabei um den Port 8080, der mit dem Dienst Webcache auch schon angelegt ist.

Regel hinzufügen UTMbenutzer@firewall.name.fqdnFirewallPaketfilter Regel Assistent Paketfilterregel für Benutzergruppen hinzufügen

Bereich	Schaltfläche/Wert	Beschreibung
Quelle:	internal-network	Als Quelle internal-network wählen
Ziel:	internal-interface	Das Ziel internal-interface bestimmen
Dienst:	webcache	Als Dienst webcache festlegen
		Speichern und Schließen

Paketfilterregel für Netzwerkgruppen

Sowohl HTTP mit Port 80 als auch HTTPS mit Port 443 werden über den Proxy umgeleitet.
Dafür benötigt man die Namensauflösung.

Es ist eine Regel erforderlich, die DNS aus dem privaten Netzwerk auf der dazugehörigen Netzwerkschnittstelle erlaubt.

Voraussetzung dafür: Die UTM ist als Nameserver bei den Clients eingetragen.

Paketfilterregel für Netzwerkgruppen hinzufügen

Bereich	Schaltfläche/Wert	Beschreibung
Quelle:	internal-network	Als Quelle internal-network wählen
Ziel:	internal-interface	Das Ziel internal-interface bestimmen
Dienst:	dns	Als Dienst webcache festlegen
		Speichern und Schließen

Browsereinstellung für Benutzergruppen

Beim Transparenten Modus sind keine weiteren Einstellungen im Browser notwendig.
Der Browser hingegen benötigt für die Authentifizierung die IP-Adresse und den Port des Proxies.

Windows-Einstellungen für den Proxyserver

Chrome und Edge verwenden die Windows Einstellungen.

Firefox Proxy Verbindungs-Einstellungen

In Firefox werden die Einstellungen unabhängig von Windows festgelegt.

Anmeldung zur Authentifizierung

Wenn der Browser so weit eingerichtet ist, dann erscheint beim ersten Webseitenaufruf eine Authentifizierungsmaske.

Hier gibt man Benutzernamen und Passwort ein.

Wenn

die UTM in die Active Directory Domäne eingebunden ist
der Client ebenfalls Mitglied der Domäne ist und
Chrome oder Edge verwendet wird

dann findet in der Regel keine Authentifizierung nach Browser-Start mehr statt. Hier ist dann Single-Sign-on aktiv, so dass die Authentifizierungsdaten aus der Windows-Anmeldung übernommen werden.
