PPPoE-Schnittstelle

PPPoE Verbindung für eine ADSL Modem Verbindung oder einen Glasfaseranschluss anlegen

Letzte Anpassung: 07.2026

Neu:

Der Abschnitt PPPoE-Verbindung bearbeiten wurde ergänzt

Default Route anlegen überarbeitet

notempty

Dieser Artikel bezieht sich auf eine Beta-Version

PPPoE 12.7.0 PPPoE 12.6.0 PPPoE 12.5.1 VLAN v12.2 PPPoE 12.2 PPPoE 11.7

Hinweise zur Fehleranalyse finden sich in einem eigenen Wiki Artikel

Voraussetzungen

Netzwerkkonfiguration mit freier Schnittstelle A0

Benötigt werden:

eine nicht genutzte Ethernet Schnittstelle zum Anschluss an ein Modem
oder
eine freie SFP-Schnittstelle zum direkten Anschluss an ein Glasfaser Leitung
entsprechende Zonen

Zugangsdaten des Internet Providers

notempty

Bitte sicherstellen, dass die Person mit den Zugangsdaten zum Zeitpunkt der Installation verfügbar ist.

PPPoE Schnittstelle anlegen

Aufruf des Assistenten mit der Schaltfläche PPPoE/VDSL, sowohl für Anschluss an ein Modem, als auch für die Verbindung mit einem Glasfaser Anschluss.

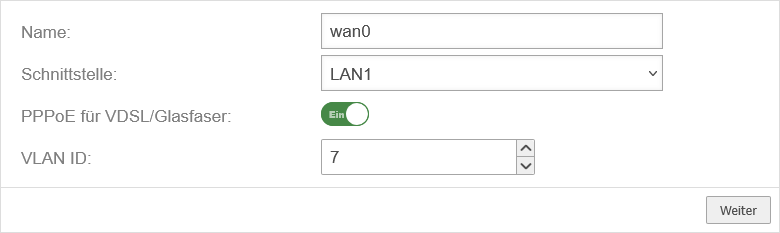

Name und Schnittstelle Schritt 1 - Name und Schnittstelle
Beschriftung	Wert	Beschreibung	Schnittstelle hinzufügen UTMbenutzer@firewall.name.fqdn Netzwerk Netzwerkkonfiguration Schritt 1 Name + Schnittstelle PPPoE Assistent Schritt 1
Name:	wan0	Die Vorgabe wanx sollte unbedingt beibehalten werden. Über den Prefix wan wird diese Schnittstelle als WAN-Schnittstelle identifiziert und ggf. in Auswahlmenüs angezeigt bzw. verborgen.
Schnittstelle:	A0	Die physikalische Schnittstelle, an welche die PPPoE Schnittstelle gebunden werden soll.
PPPoE für VDSL/Glasfaser:	Aus	Ein Muss aktiviert werden, um eine VLAN-ID für VDSL oder Glasfaser-Anschlüsse angeben zu können.
VLAN ID: Nur bei VDSL/Glasfaser	7	Die VLAN-ID wird in der Regel vom Netzbetreiber vorgegeben
Weiter

Login Details Schritt 2 - Login Details

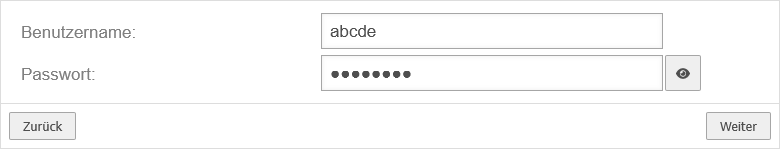

Benutzername:	abcde	Zugangsdaten, die vom Provider angegeben wurden	Schritt 2 Login Details PPPoE Assistent Schritt 2
Passwort:	•••••••••	Zugangsdaten, die vom Provider angegeben wurden
Passwort:		Zeigt das Passwort im Klartext an
Weiter

Zonen Schritt 3 - Zonen

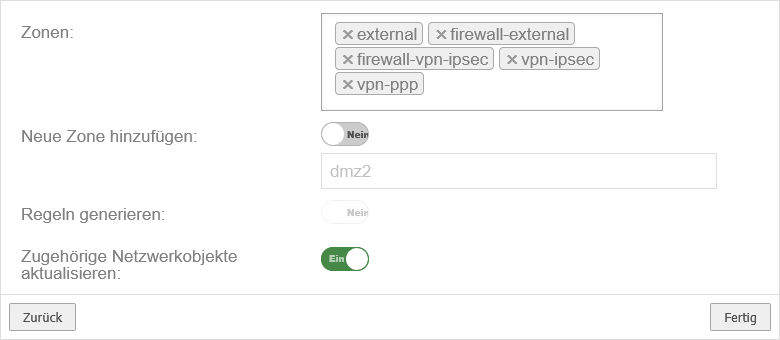

Zonen:	»external »firewall-external »external_v6 etc.	Der Assistent übernimmt automatisch alle Zonen der physikalischen Schnittstelle. Die Zonen werden dort nicht mehr benötigt. Die physikalische Schnittstelle (hier: A0) dient lediglich der Kommunikation zwischen der Firewall und dem Modem. Es können jedoch manuell zuvor angelegte Zonen in der Klickbox ausgewählt und bestehende entfernt werden.	Schritt 3 Zonen PPPoE Assistent Schritt 3 (Zonen)
Neue Zone hinzufügen	Nein	Fügt automatisch eine neue Zone hinzu und ordnet diese der WAN Schnittstelle zu. Die dazugehörige Zone für die Schnittstelle selbst (firewall-) wird automatisch generiert und braucht nicht angegeben zu werden.
Neue Zone hinzufügen	dmz3	ggf.: Name für die neue Zone
Regeln generieren:	Nein	Erzeugt autogenerierte Regeln, um die Inbetriebnahme zu erleichtern. Diese Regeln lassen sich nicht ändern und müssen auf jeden Fall durch individuelle Regeln ersetzt werden.
Zugehörige Netzwerkobjekte aktualisieren:	ein	Wurde eine bereits existierende Zone ausgewählt, werden alle Netzwerkobjekte, die bereits in dieser Zone liegen und eine Schnittstelle als Ziel haben auf die neue Schnittstelle umgezogen.
Abschließen des Assistenten mit Fertig

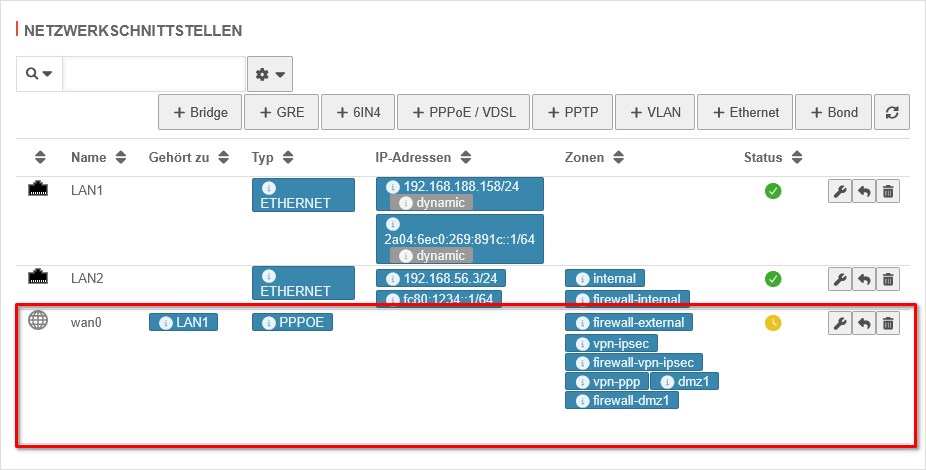

Sobald der Status in der Netzwerkübersicht auf grün wechselt und eine öffentliche IP-Adresse im Feld IP-Adressen der PPPoE Schnittstelle ausgegeben wird, ist die Verbindung zum Provider erfolgreich hergestellt.			Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdn Netzwerk Netzwerk Netzwerkschnittstellen mit PPPoE

Default Route anlegen

Anlegen einer Standardroute für Verbindungen unter: Netzwerk Netzwerkkonfiguration Bereich Routing Schaltfläche Default-Route hinzufügen
Gateway Typ Schnittstelle Gateway Typ: Schnittstelle
Beschriftung	Wert	Beschreibung	Default-Route hinzufügen UTMbenutzer@firewall.name.fqdn Netzwerk Netzwerkkonfiguration Default Route anlegen
Gateway:	wan0	Auswahl der Schnittstelle, über die die Default Route laufen soll
Dialog Speichern und schließen

Default-Route für IPv4. Ggf. muss eine weitere Default-Route für IPv6 angelegt werden.			Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdn Netzwerk Routing mit PPPoE

Gateway Typ IP Gateway Typ: IP
Beschriftung	Wert	Beschreibung	Default-Route hinzufügen UTMbenutzer@firewall.name.fqdn Netzwerk Netzwerkkonfiguration Default Route anlegen
Gateway:	fe80:1234::1/---	IP-Adresse des Gateways. Wird eine Link Local IPv6 erkannt, wird die Schaltfläche "Schnittstelle" eingeblendet und es muss eine Schnittstelle ausgewählt werden.
Schnittstelle: Nur bei Link local IPv6	LAN1	Schnittstelle, über welche die IP-Adresse erreicht werden kann.
Dialog Speichern und schließen

Default-Route für IPv6. Ggf. muss eine weitere Default-Route für IPv4 angelegt werden.			Netzwerkkonfiguration UTMbenutzer@firewall.name.fqdn Netzwerk Routing mit PPPoE

PPPoE-Verbindung bearbeiten

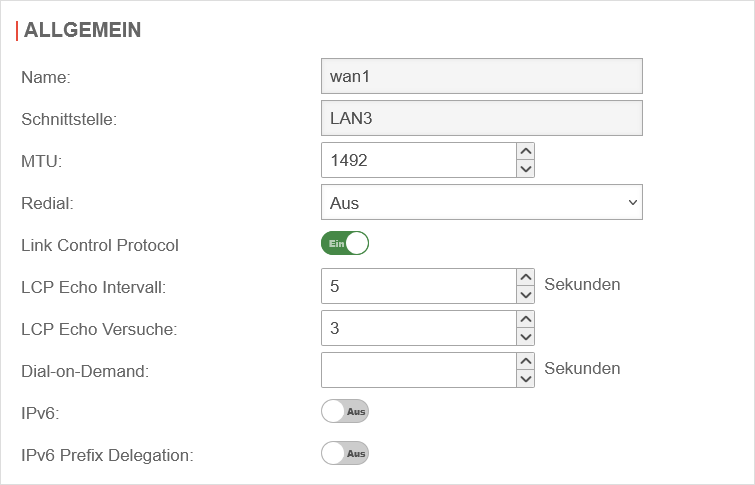

Allgemein Allgemein notempty v07.2026
Beschriftung	Wert	Beschreibung	Allgemeine Einstellungen
Name:	wan0	Die Vorgabe wanx sollte unbedingt beibehalten werden. Über den Prefix wan wird diese Schnittstelle als WAN-Schnittstelle identifiziert und ggf. in Auswahlmenüs angezeigt bzw. verborgen.
Schnittstelle:	wan0	Die physikalische Schnittstelle, an welche die PPPoE Schnittstelle gebunden werden soll.
MTU:	1492	Gibt die maximale Paketgröße an. Bei Ethernet-Verbindungen ist der Standardwert 1500 Byte. Da PPPoE allerdings 8 Byte für Verbindungsinformationen benötigt, liegt der Standardwert bei 1492 Byte.
Redial:	Aus	Wenn eine Uhrzeit ausgewählt ist, wird zu dieser Zeit die Verbindung erneut aufgebaut, nachdem sie vorher einmal getrennt wurde.
Link Control Protocol:	Ein	Aktiviert das Link-Control-Protocol (LCP)
LCP Echo Intervall:	5 Sekunden	Legt den Zeitraum zwischen den Test-Signalen fest, die prüfen, ob die PPPoE-Verbindung noch steht
LCP Echo Versuche:	3	Legt die Anzahl an Test-Signalen fest, die gesendet werden, wenn keine Antwort-Signale kommen. Wenn bei allen Versuchen kein Antwort-Signal kam, wird die Verbindung getrennt
Dial-on-Demand:	Sekunden	Legt die Zeit fest, die nach dem letzten Datenpaket vergehen muss, bevor die Verbindung getrennt wird. So besteht die Verbindung nur, wenn sie auch benötigt wird
IPv6:	Aus	Aktiviert IPv6 für diese PPPoE-Verbindung
IPv6 Prefix Delegation:	Aus	Aktiviert die IPv6 Prefix Delegation für diese PPPoE-Verbindung

Login Details Login Details notempty v07.2026

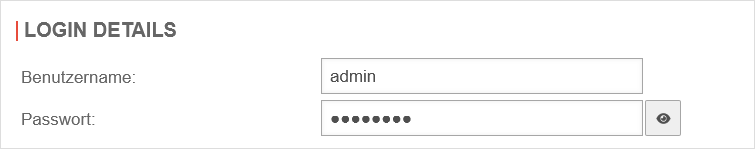

Benutzername:	abcde	Zugangsdaten, die vom Provider angegeben wurden	Login-Einstellungen
Passwort:	•••••••••	Zugangsdaten, die vom Provider angegeben wurden
Passwort:		Zeigt das Passwort im Klartext an

Zonen Zonen

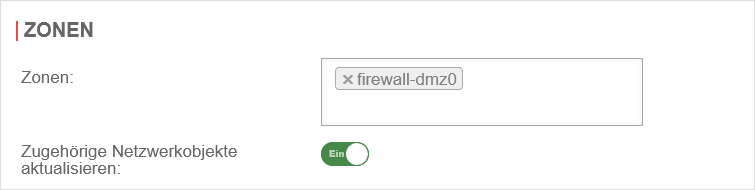

Zonen:	»external »firewall-external »external_v6 etc.	Der Assistent übernimmt automatisch alle Zonen der physikalischen Schnittstelle. Die Zonen werden dort nicht mehr benötigt. Die physikalische Schnittstelle (hier: A0) dient lediglich der Kommunikation zwischen der Firewall und dem Modem. Es können jedoch manuell zuvor angelegte Zonen in der Klickbox ausgewählt und bestehende entfernt werden.	Zonen-Einstellungen
Zugehörige Netzwerkobjekte aktualisieren:	Ein	Wurde eine bereits existierende Zone ausgewählt, werden alle Netzwerkobjekte, die bereits in dieser Zone liegen und eine Schnittstelle als Ziel haben auf die neue Schnittstelle umgezogen.	Zonen-Einstellungen

DynDNS DynDNS notempty v07.2026
Aktiviert:	Ja	Aktiviert bzw. deaktiviert (default) die DynDNS Funktion	DynDNS-Einstellungen
Hostname:	hostname.spdns.de	Gewünschter Hostname
Benutzer:	hostname.spdns.de	Hier muss der zugehörige Benutzer eingetragen werden Auf Groß- und Kleinschreibung achten! Bei Verknüpfung mit einem Reselleraccount muss hier der zugehörige Hostname eingetragen werden.
Passwort:		Hier muss das Passwort eingetragen werden Auf Groß- und Kleinschreibung achten! Bei Verknüpfung mit einem Reselleraccount muss hier das Update-Token eingetragen werden
Server:	update.spdyn.de	Der Securepoint-Updateserver
MX:
Webresolver:	Ein	Muss aktiviert werden, wenn der NAT Router sich vor dem DNS befindet (Bsp.: UTM → Fritzbox/Speedport o.ä. → Internet)
Protokoll:		Der DNS-Dienst kann für ausschließlich IPv4 oder IPv6 Adressen, oder sowohl IPv4 als auch IPv6 aktiviert werden.


Fallback Fallback notempty v07.2026
Fallback-Schnittstelle:	wan1	Schnittstelle, die bei Fehlfunktion der Haupt-Schnittstelle für diese einspringt. Überprüft wird die Störungsfreiheit durch Ping-check einer IP. Weitere Hinweise zur Konfiguration eines Fallbacks finden sich in einem eigenen Wiki Artikel	Fallback-Einstellungen
Ping-check IP:	»203.0.2.203 »192.0.2.192	Bis zu 4 Hosts, auf den bzw. die der Ping-Check durchgeführt werden soll. Das kann ggf. auch ein Host im internen Netz sein. Antwortet ein Ping-Check-Host nicht, wird unmittelbar die darauf folgende IP-Adresse probiert. Antwortet keiner der Ping-check-Hosts wird das als ein Fehlversuch gewertet und nach dem Ping-Check-Intervall erneut geprüft.
Ping-check Intervall:	5 Sekunden	Zeitraum zwischen den Pingversuchen
Ping-check Threshold:	4	Anzahl der fehlgeschlagenen Pingversuche, bevor auf die Fallback Schnittstelle gewechselt wird.
